«Автодизель» (ЯМЗ) - ведущее предприятие российского двигателестроения. Основан в 1916 году. Компания работает в направлениях разработки и производства дизельных двигателей многоцелевого назначения рабочим объемом 4,43-26 л, мощностью 136-800 л.с. (100-588 кВт), а также таких деталей, как коробки передач, сцепления, дизель-генераторные установки на базе двигателей ЯМЗ и др.
«ЯМЗ» как бренд давно известен в агропромышленном секторе страны. Компания работает в этой сфере уже 55 лет, имея обширный опыт разработок и производства специализированных дизельных двигателей для сельхозтехники, в свою очередь являлось основным поставщиком силовых агрегатов для тракторов «Кировец» многие годы.
На сегодняшний день двигателями ЯМЗ различных семейств - с мощностным от 147 до450 л.с. - оснащаются десятки видов сельскохозяйственных средств, которые производят крупнейшие профильные предприятия России и СНГ. В их число входят сельскохозяйственные тракторы 3-, 4- и 5-ого тягового классов и машины на их базе; зерно- и кормоуборочные комбайны, самоходные косилки, универсальные энергетические средства другие специализированные машины.
Двигатели ЯМЗ-530 - лучший выбор для тракторов и комбайнов
Ярославский автомобильный завод еще с 2013 года выпускает перспективное семейство средних рядных дизельных двигателей ЯМЗ-530. Их разработка и производство проходит в одном из самых современных в Европе заводе двигателестроения. Базовые модели серии ЯМЗ-530 имеют показатели на уровне ведущих мировых аналогов и прекрасно зарекомендовали себя при эксплуатации различных транспортных и сельскохозяйственных средств. Двигатели ЯМЗ отличаются своей современной универсальной конструкцией, уникальной компонентной базой, гибкими системами управления и высокими удельными параметрами. Такие характеристики позволяют обеспечивать активное развитие и расширение применяемости многоцелевых двигателей ЯМЗ-530.
Компании "Автодизель" занимается созданием гаммы модификаций для агропромышленного сегмента, в том числе по программам импортозамещения при поддержке Правительства РФ. Подготовка новых моделей моторов для сельскохозяйственной техники ведется с опорой на базовые преимущества семейства:
-
системное качество;
-
надежность и значительный ресурс;
-
низкая стоимость владения;
-
высокие параметры экологии;
-
экономичность.
Благодаря этому за короткий период у специалистов Ярославского автомобильного завода получилось разработать более 10 специализированных модификаций с диапазоном мощности 118-243 кВт (160-330 л.с.). Эти двигатели мощные и компактные, а в составе техники обеспечивают высокие показатели перспективных тракторов и комбайнов по экономичности, надежности и тягово-динамическим характеристикам.
Преимущества выбора экономичных и мощных двигателей ЯМЗ-530

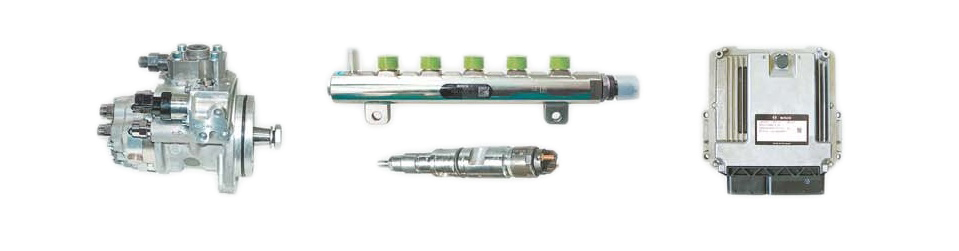

Система топливоподачи
Система топливоподачи аккумуляторного типа (CRS) с электронным управлением, обеспечивает давление впрыска до 1800 бар. Компоненты системы производства BOCSH и предприятий РФ. Выбирая ЯМЗ-530, вы получаете:
-
передовые конструктивные решения по организации рабочего процесса, компоновке и управлению;
-
эффективная работа основных систем, включая системы охлаждения и смазки;
-
литровая мощность до 40 кВт/л с высоким потенциалом форсирования;
-
шестеренчатый привод агрегатов со стороны маховика обеспечивает низкий уровень шума;
-
закрытая система вентиляции картерных газов не требует обслуживания;
-
-
компактность и небольшой вес упрощают компоновку и адаптацию двигателей в составе техники.
Экологичность
Модификации ЯМЗ-530:
-
Для комбайнов соответствуют требованиям Технического регламента Таможенного союза (ТР ТС 010/2011), «О безопасности машин и оборудования» (ГОСТ Р 41.96-2011, Правила ООН №24-03, № 96-02).
-
Для с/х тракторов - Требованиям специального технического регламента Таможенного Союза 031/2012 «О безопасности сельскохозяйственных и лесохозяйственных тракторов и прицепов к ним»: Правила ООН №24 (03)/Пересмотр 2, Правила ООН №96 (02)/Пересмотр 1.
Могут выполнять требования до уровня Stage IIIA.
Базовые опции моторов
Конструктивно заложены базовые опции, включая установку:
-
компрессора пневмотормозов производительностью до 350 и 600 л/мин;
-
насоса гидроусилителя рулевого управления;
-
компрессора кондиционера;
-
подсоединение предпускового подогревателя;
-
системы охлаждения ретардера.
Комплектация агрегатов по SAE:
-
для 4-цилиндровых – SAE 3;
-
для 6-цилиндровых – SAE 1, 2.
Преимущества в эксплуатации
-
повышенная безотказность и ресурс;
-
параметры и широкий диапазон крутящего момента обеспечивает улучшенные тягово-динамические характеристики сельхозмашин;
-
значительный межсервисный интервал ТО-1 – 500, ТО-2 1000 часов;
-
высокая ремонтопригодность;
-
надежная эксплуатация в сложных условиях и различных климатических зонах, при -500 С до +500 С благодаря улучшенным пусковым свойствам и за счет высоких термодинамических показателей;
- низкая стоимость владения и доступность запасных частей.
ЯМЗ-53405 - дизельный двигатель для комбайнов
На двигателе предусмотрены места для подсоединения:
-
системы тепловой подготовки двигателя;
-
отопителя кабины;
-
отбор мощности с переднего конца коленчатого вала двигателя (требуется согласование).
Общие характеристики |
53405 |
53425 |
53435 |
53455 (low cost)
|
---|---|---|---|---|
Число и расположение цилиндров |
Р4 |
Р4 |
Р4 |
Р4 |
Диаметр и ход поршня, мм |
105x128 |
105x128 |
105x128 |
105x128 |
Рабочий объем, л |
4,43 |
4,43 |
4,43 |
4,43 |
Цикл, такт |
4 |
4 |
4 |
4 |
Степень сжатия |
17,5 |
17,5 |
17,5 |
17,5 |
Номинальная мощность, брутто, кВт (л.с.) |
147 (200) |
132,4 (180) |
132,4 (180) |
118 (160) |
Частота вращения при номинальной мощности, мин-1 |
2200 |
2200 |
2100 |
2200 |
Максимальный крутящий момент, брутто, Н.м (кгс.м) |
790 (80,5) |
690 (70,3) |
690 (70,3) |
670 (68,3) |
Частота при максимальном крутящем моменте, мин-1 |
1300-1600 |
1300-1600 |
1300-1600 |
1300-1600 |
Удельный расход топлива при ном. мощности, г/кВт.ч (г/л.с.ч) |
239 (176) |
239 (176) |
239 (176) |
239 (176) |
Расход масла, % к расходу топлива |
0,2 |
0,2 |
0,2 |
0,2 |
Масса незаправленного двигателя, кг |
460 |
460 |
460 |
460 |
Габаритные размеры (длина/ширина/высота), мм |
1037/756/980 |
1037/756/980 |
1037/756/980 |
1037/756/980 |
Ресурс до кап. ремонта, не менее ресурса комбайна, ч |
7200 |
7200 |
7200 |
7200 |
Наддув газотурбинный, с ОНВ, установленном на технике |
Т (О) |
Т (О) |
Т (О) |
Т (О) |
Объем системы смазки, л |
12 |
12 |
12 |
12 |
Объем системы охлаждения, л |
11 |
11 |
11 |
11 |
Система топливоподачи (тип, управление) |
CRS, ЭБУ |
CRS, ЭБУ |
CRS, ЭБУ |
CRS, ЭБУ |
Экология, соответствие нормативам ТР ТС; Правила ООН |
010/2011 96-02 |
010/2011 96-02 |
010/2011 96-02 |
010/2011 96-02 |
Присоединительный типоразмер картера маховика |
SAE 3 |
SAE 3 |
SAE 3 |
SAE 3 |
Назначение |
зерно-, кормо- уборочные комбайны |
зерно- уборочные комбайны |
cамоходная косилка |
зерно-, кормо- уборочные комбайны |
Потребитель |
«Ростсельмаш» комбайны серии S300 |
«Ростсельмаш» комбайны серии NOVA |
«Ростсельмаш» косилка КSU-1 |
«Ростсельмаш» комбайны серии S300 |

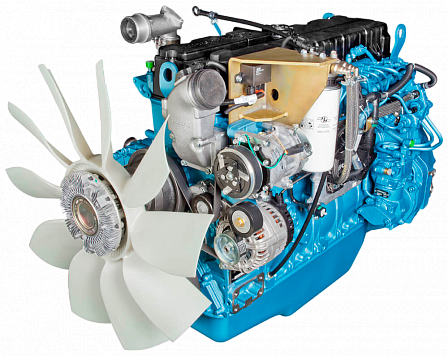

ЯМЗ-53645-10, ЯМЗ-53655-10, ЯМЗ-53675-10 - дизельные двигатели для комбайнов
На двигателе предусмотрены места для подсоединения:
-
системы тепловой подготовки двигателя;
-
отопителя кабины;
-
компрессора пневмотормозов;
-
коленчатого вала двигателя до 30 кВт (требуется обязательное согласование с ЯМЗ);
-
компрессора кондиционера
Общие характеристики |
53645-10 |
53655-10 |
53675-10 |
---|---|---|---|
Число и расположение цилиндров |
Р6 |
Р6 |
Р6 |
Диаметр и ход поршня, мм |
105x128 |
105x128 |
105x135 |
Рабочий объем, л |
6,65 |
6,65 |
7 |
Цикл, такт |
4 |
4 |
4 |
Степеньсжатия |
17,5 |
17,5 |
17,0 |
Номинальная мощность, брутто, кВт (л.с.) |
221 (300) |
162 (220) |
243 (330) |
Частота вращения при номинальной мощности, мин-1 |
2000 |
2000 |
2000 |
Максимальный крутящий момент, брутто, Н.м (кгс.м) |
1226 (125) |
985 (100) |
1370 (140) |
Частота при максимальном крутящем моменте, мин-1 |
1300-1600 |
1200-1500 |
1200-1500 |
Минимальный удельный расход топлива, г/кВт.ч (г/л.с.ч) |
190 (140) |
190 (140) |
197 (145) |
Удельный расход топлива при ном. мощности, г/кВт.ч (г/л.с.ч) |
205 (151) |
205 (151) |
229 (168) |
Часовой расход топлива при ном. мощности, не более, кг |
56 |
42 |
58 |
Расход масла, % к расходу топлива |
0,2 |
0,2 |
0,2 |
Масса незаправленного двигателя, кг |
620 |
620 |
620 |
Габаритные размеры (длина/ширина/высота), мм |
1116/787/971 |
1116/787/971 |
1116/787/971 |
Ресурс до кап. ремонта, не менее ресурса комбайна, ч |
7200 |
7200 |
7200 |
Наддув газотурбинный, с ОНВ, установленном на комбайне |
Т (О) |
Т (О) |
Т (О) |
Объем системы смазки, л |
23 |
23 |
23 |
Объем системы охлаждения, л |
14 |
14 |
14 |
Система топливоподачи (тип, управление) |
CRS, ЭБУ |
CRS, ЭБУ |
CRS, ЭБУ |
Экология, соответствие нормативам ТР ТС; Правила ООН |
010/2011 96-02 |
010/2011 96-02 |
010/2011 96-02 |
Присоединительный типоразмер картера маховика |
SAE 1 |
SAE 1 |
SAE 1 |
Назначение |
зерно- и кормоуборочные комбайны |
зерноуборочные комбайны |
зерно- и кормоуборочные комбайны |
Потребитель |

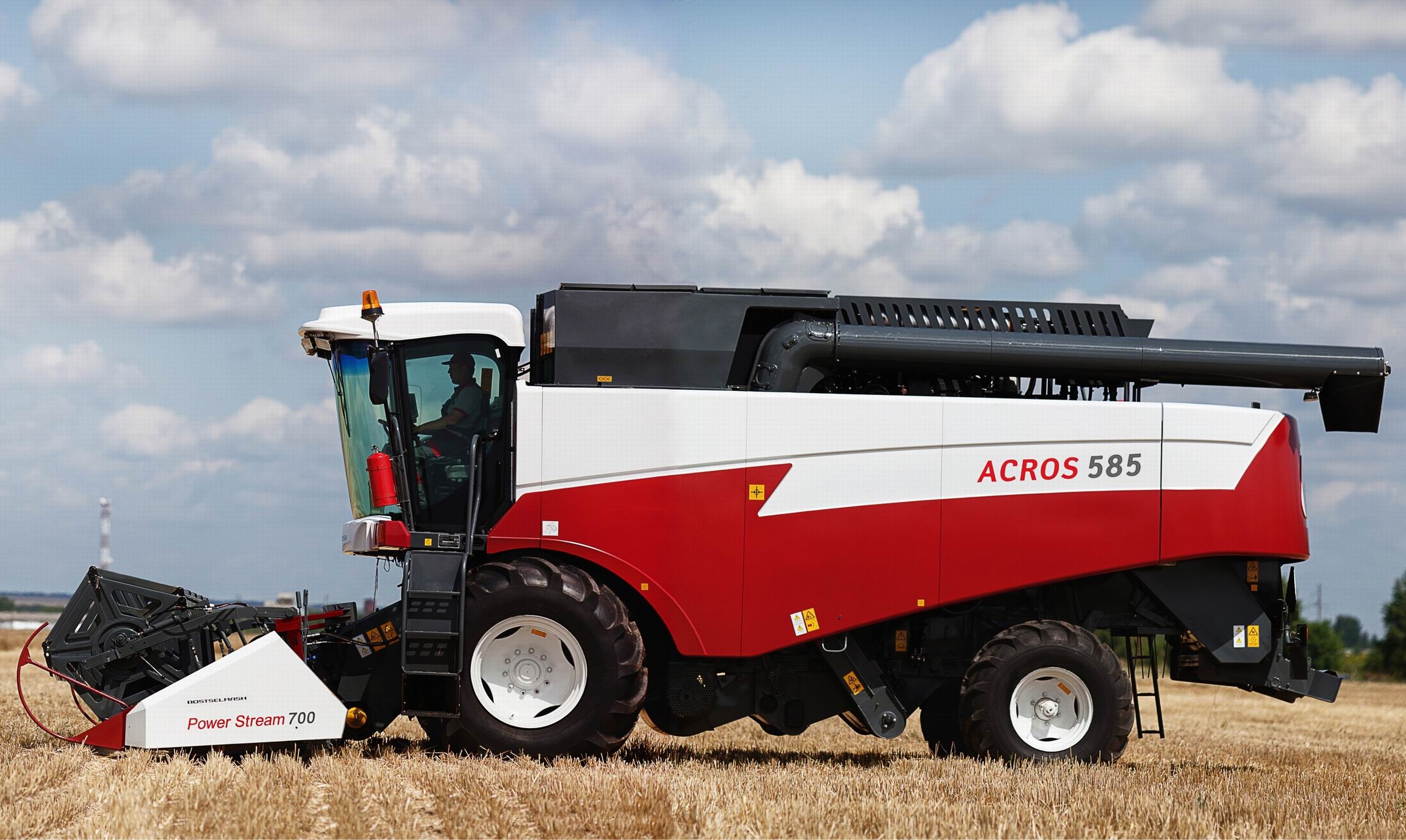

«Ростсельмаш» Acros 585 |
«Ростсельмаш» серии S400 |
«Ростсельмаш» Acros 595+ |

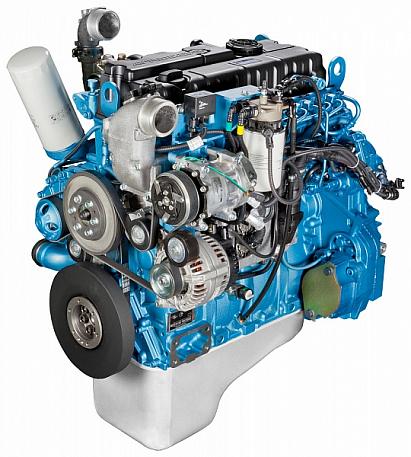

ЯМЗ-53415 - дизельный двигатель для тракторов
На двигателе предусмотрены места для подсоединения
-
системы тепловой подготовки двигателя;
-
отопителя кабины;
-
компрессора кондиционера.
Общие характеристики |
53415 |
---|---|
Число и расположение цилиндров |
Р4 |
Диаметр и ход поршня, мм |
105x128 |
Рабочий объем, л |
4,43 |
Цикл, такт |
4 |
Степень сжатия |
17,5 |
Номинальная мощность, брутто, кВт (л.с.) |
140 (190) |
Полезная мощность (ГОСТ 41.85-99, Правила ООН № 85), кВт (л.с.) |
139 (189) |
Частота вращения при номинальной мощности, мин-1 |
2200 |
Максимальный крутящий момент, брутто, Н.м (кгс.м) |
710 (72,5) |
Частота при максимальном крутящем моменте, мин-1 |
1300-1600 |
Минимальный удельный расход топлива, г/кВт.ч (г/л.с.ч) |
193 (142) |
Удельный расход топлива при ном. мощности, г/кВт.ч (г/л.с.ч) |
239 (176) |
Расход масла, % к расходу топлива |
0,2 |
Масса незаправленного двигателя, кг |
520 |
Габаритные размеры (длина/ширина/высота), мм |
1037/756/976 |
Ресурс до капитального ремонта, не менее ресурса трактора, ч |
12000 |
Наддув газотурбинный, с ОНВ, установленном на тракторе |
Т (О) |
Объем системы смазки, л |
12 |
Объем системы охлаждения, л |
11 |
Система топливоподачи (тип, управление) |
CRS, ЭБУ |
Экология, соответствие нормативам ТР ТС; |
031/2012 |
Правила ООН |
96-02 |
Присоединительный типоразмер картера маховика |
SAE 3 |
Назначение |
с/х трактор |
Потребитель |
«Петербургский тракторный завод», трактор К-708.4 |
ЯМЗ-53625, ЯМЗ-53645, ЯМЗ-53655 - дизельные двигатели для тракторов
-
возможность подсоединения системы тепловой подготовки двигателя и отопителя кабины;
-
установка компрессора кондиционера.
Общие характеристики |
53625 53625-01 |
53645 53645-01 |
53655 53655-01 |
---|---|---|---|
Число и расположение цилиндров |
Р6 |
Р6 |
Р6 |
Диаметр и ход поршня, мм |
105x128 |
105x128 |
105x128 |
Рабочий объем, л |
6,65 |
6,65 |
6,65 |
Цикл, такт |
4 |
4 |
4 |
Степень сжатия |
17,5 |
17,5 |
17,5 |
Номинальная мощность, брутто, кВт (л.с.) |
176,5 (240) |
184 (250) |
147 (200) |
Полезная мощность (ГОСТ 41.85-99, Правила ООН № 85), кВт (л.с.) |
175 (238) |
182 (247,5) |
145 (197) |
Частота вращения при номинальной мощности, мин-1 |
2200 |
2100 |
2100 |
Максимальный крутящий момент, брутто, Н.м (кгс.м) |
900 (92) |
1100 (112,2) |
700 (71) |
Частота при максимальном крутящем моменте, мин-1 |
1300-1600 |
1300-1600 |
1300-1600 |
Минимальный удельный расход топлива, г/кВт.ч (г/л.с.ч) |
197 (145) |
197 (145) |
197 (145) |
Удельный расход топлива при ном. мощности, г/кВт.ч (г/л.с.ч) |
229 (168) |
235 (173) |
235 (173) |
Часовой расход топлива при номинальной мощности, кг |
42 |
43 |
40 |
Расход масла, % к расходу топлива |
0,2 |
0,2 |
0,2 |
Масса незаправленного двигателя, кг |
620 |
650 |
650 |
Габаритные размеры (длина/ширина/высота), мм |
1298/728/932 |
1253/729/971 |
1253/729/971 |
Ресурс до кап. ремонта, не менее ресурса трактора, ч |
10000 |
12000 |
12000 |
Наддув газотурбинный, с ОНВ, установленном на тракторе |
Т (О) |
Т (О) |
Т (О) |
Объем системы смазки, л |
22,5 |
22,5 |
22,5 |
Объем системы охлаждения, л |
14 |
14 |
14 |
Система топливоподачи (тип, управление) |
CRS, ЭБУ |
CRS, ЭБУ |
CRS, ЭБУ |
Экология, соответствие нормативам ТР ТС; Правила ООН |
031/2012 96-02 |
031/2012 96-02 |
031/2012 96-02 |
Присоединительный типоразмер картера маховика |
SAE 1 |
SAE 2 |
SAE 2 |
Назначение |
с/х трактор |
с/х трактор |
с/х трактор |
Потребитель |
«Петербургский тракторный завод" |
«ХТЗ Белгород», пневмоколесный трактор | «ХТЗ Белгород», гусеничный трактор |
