КОМПОНОВКА ГИДРООБОРУДОВАНИЯ на TLB 825 (до 2019 г.)

Справочник
Главная
-
Автокаталог
-
Спецтехника
-
ТВЭКС
-
TLB 825
Справочный каталог

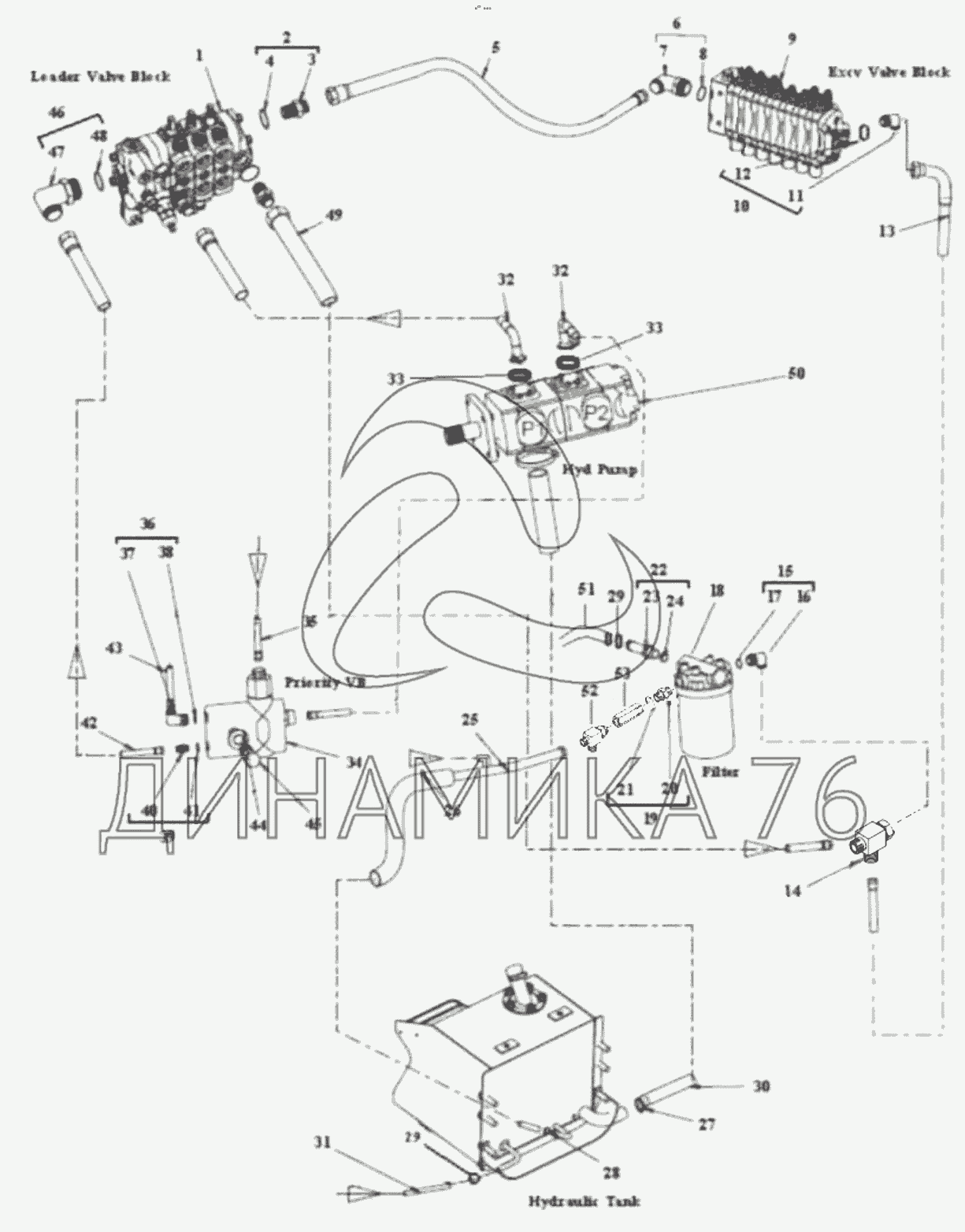

КОМПОНОВКА ГИДРООБОРУДОВАНИЯ — TLB 825:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 29 30 31 32 32 33 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53
в наличии
нет в наличии
масштаб

В наличии
Нет в наличии

Перечень комплектующих от КОМПОНОВКА ГИДРООБОРУДОВАНИЯ на TLB 825

Схемы запчастей предназначены для справочных целей! Мы продаем не все запчасти от КОМПОНОВКА ГИДРООБОРУДОВАНИЯ на TLB 825, представленные в этом списке.
Наличие на складах по деталям с ценой смотрите в карточке товара.
1
1
Артикул: 1H0184
нет в наличии
3-золотниковый гидрораспределитель
Количество на схеме: 1
Информация
3-золотниковый гидрораспределитель
Количество
1
2
2
Артикул: 1H0209
нет в наличии
Адаптер в сборе
Количество на схеме: 1
Информация
Адаптер в сборе
Количество
1
3
3
Артикул: 1H0208
нет в наличии
Переходник
Количество на схеме: 1
Информация
Переходник
Количество
1
Примечание
>>> 2
4
4
Артикул: 835026M1
нет в наличии
Кольцевое уплотнение
Количество на схеме: 1
Информация
Кольцевое уплотнение
Количество
1
Примечание
>>> 2
Покрытие
окраска в черный цвет
5
5
Артикул: 1H0246
нет в наличии
Шланг высокого давления
Количество на схеме: 1
Информация
Шланг высокого давления
Количество
1
6
6
Артикул: 1H0309
нет в наличии
Колено в сборе
Количество на схеме: 1
Информация
Колено в сборе
Количество
1
7
7
Артикул: 1H0310
нет в наличии
Адаптер
Количество на схеме: 1
Информация
Адаптер
Количество
1
Примечание
>>> 6
8
8
Артикул: 835026M1
нет в наличии
Кольцевое уплотнение
Количество на схеме: 1
Информация
Кольцевое уплотнение
Количество
1
Примечание
>>> 6
Покрытие
окраска в черный цвет
9
9
Артикул: 1H0469
нет в наличии
7-золотниковый гидрораспределитель экскаваторного оборудования
Количество на схеме: 1
Информация
7-золотниковый гидрораспределитель экскаваторного оборудования
Количество
1
10
10
Артикул: 358766X91
нет в наличии
Угольник 90
Количество на схеме: 1
Информация
Угольник 90
Количество
1
Примечание
Угольник 90
Покрытие
11
11
Артикул: 358757X1
нет в наличии
Угольник
Количество на схеме: 1
Информация
Угольник
Количество
1
Примечание
>>> 10
Покрытие
окраска в черный цвет
12
12
Артикул: 835026M1
нет в наличии
Кольцевое уплотнение
Количество на схеме: 1
Информация
Кольцевое уплотнение
Количество
1
Примечание
>>> 10
Покрытие
окраска в черный цвет
13
13
Артикул: 1H0097
нет в наличии
Шланг обратного слива экскаваторного оборудования
Количество на схеме: 1
Информация
Шланг обратного слива экскаваторного оборудования
Количество
1
14
14
Артикул: 371674X1
нет в наличии
Муфта шарнира
Количество на схеме: 1
Информация
Муфта шарнира
Количество
1
Покрытие
окраска в черный цвет
15
15
Артикул: 358766X91
нет в наличии
Угольник 90
Количество на схеме: 1
Информация
Угольник 90
Количество
1
Примечание
>>> 15
Покрытие
16
16
Артикул: 358757X1
нет в наличии
Угольник
Количество на схеме: 1
Информация
Угольник
Количество
1
Примечание
>>> 15
Покрытие
окраска в черный цвет
17
17
Артикул: 835026M1
нет в наличии
Кольцевое уплотнение
Количество на схеме: 1
Информация
Кольцевое уплотнение
Количество
1
Покрытие
окраска в черный цвет
18
18
Артикул: 1H0218
нет в наличии
Оголовок фильтра гидравлического
Количество на схеме: 1
Информация
Оголовок фильтра гидравлического
Количество
1
Примечание
(P171147)
19
19
Артикул: 6109845M91
нет в наличии
Адаптер в сборе
Количество на схеме: 1
Информация
Адаптер в сборе
Количество
1
Примечание
>>> 19
Группа
Дверь кабины (передняя)
Подгруппа
6109
Порядковый номер детали
845
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
20
20
Артикул: Штуцер
нет в наличии
Штуцер по стандарту DKO
Количество на схеме: 1
Информация
Штуцер по стандарту DKO
Количество
1
Примечание
>>> 19
21
21
Артикул: O-RING
нет в наличии
Кольцо
Количество на схеме: 1
Информация
Кольцо
Количество
1
Примечание
>>> 19
22
22
Артикул: 6107562M92
нет в наличии
Переходник
Количество на схеме: 1
Информация
Переходник
Количество
1
Примечание
>>> 22
Группа
Дверь кабины (передняя)
Подгруппа
Уплотнение (передней) двери
Порядковый номер детали
562
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
23
23
Артикул: Адаптер
нет в наличии
Адаптер
Количество на схеме: 1
Информация
Адаптер
Количество
1
Примечание
>>> 22
24
24
Артикул: 835024M1
нет в наличии
Уплотнение
Количество на схеме: 1
Информация
Уплотнение
Количество
1
Покрытие
окраска в черный цвет
25
25
Артикул: 1H0107
нет в наличии
Трубка обратного слива в бак в сборе
Количество на схеме: 1
Информация
Трубка обратного слива в бак в сборе
Количество
1
26
26
Артикул: 6112871M1
нет в наличии
Шланг сливной
Количество на схеме: 2
Информация
Шланг сливной
Количество
2
Группа
Дверь кабины (передняя)
Подгруппа
Термошумоизоляция передней двери
Порядковый номер детали
871
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
27
27
Артикул: 3517413M1
нет в наличии
Хомут червячный
Количество на схеме: 2
Информация
Хомут червячный
Количество
2
Примечание
(размер = 40-60)
Группа
Тормоза
Подгруппа
3517
Порядковый номер детали
413
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
28
28
Артикул: 3517738M1
нет в наличии
Хомут червячный
Количество на схеме: 2
Информация
Хомут червячный
Количество
2
Примечание
(размер = 25-40)
Группа
Тормоза
Подгруппа
3517
Порядковый номер детали
738
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
29
29
Артикул: 3517410M1
нет в наличии
Хомут
Количество на схеме: 1
Информация
Хомут
Количество
1
Примечание
(размер = 16-25)
Группа
Тормоза
Подгруппа
3517
Порядковый номер детали
410
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
30
30
Артикул: 6111531M1
нет в наличии
Шланг всасывания
Количество на схеме: 1
Информация
Шланг всасывания
Количество
1
Группа
Дверь кабины (передняя)
Подгруппа
6111
Порядковый номер детали
531
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
31
31
Артикул: 1TA0035M1
нет в наличии
Шланг гидравлический нижний
Количество на схеме: 1
Информация
Шланг гидравлический нижний
Количество
1
Примечание
От масляного радиатора
32
32
Артикул: 6112853M91
нет в наличии
Шланг напорный
Количество на схеме: 2
Информация
Шланг напорный
Количество
2
Группа
Дверь кабины (передняя)
Подгруппа
Термошумоизоляция передней двери
Порядковый номер детали
853
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
33
33
Артикул: 359300X1
нет в наличии
Уплотнение
Количество на схеме: 2
Информация
Уплотнение
Количество
2
Покрытие
окраска в черный цвет
34
34
Артикул: 1H0448
нет в наличии
Клапан приоритетный
Количество на схеме: 1
Информация
Клапан приоритетный
Количество
1
35
35
Артикул: 1H0062-20
нет в наличии
Рукав в сборе
Количество на схеме: 1
Информация
Рукав в сборе
Количество
1
36
36
Артикул: 358762X91
нет в наличии
Угольник
Количество на схеме: 1
Информация
Угольник
Количество
1
Покрытие
37
37
Артикул: 358753X1
нет в наличии
Угольник
Количество на схеме: 1
Информация
Угольник
Количество
1
Примечание
>>> 36
Покрытие
окраска в черный цвет
38
38
Артикул: 831497M1
нет в наличии
Кольцо
Количество на схеме: 1
Информация
Кольцо
Количество
1
Примечание
>>> 36
Покрытие
окраска в черный цвет
39
39
Артикул: 3517847M91
нет в наличии
Соединительная муфта в сборе
Количество на схеме: 1
Информация
Соединительная муфта в сборе
Количество
1
Группа
Тормоза
Подгруппа
3517
Порядковый номер детали
847
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
40
40
Артикул: 3517854M1
нет в наличии
Соединительная муфта
Количество на схеме: 1
Информация
Соединительная муфта
Количество
1
Примечание
>>> 39
Группа
Тормоза
Подгруппа
3517
Порядковый номер детали
854
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
41
41
Артикул: 835024M1
нет в наличии
Уплотнение
Количество на схеме: 1
Информация
Уплотнение
Количество
1
Примечание
>>> 39
Покрытие
окраска в черный цвет
42
42
Артикул: 6112897M91
нет в наличии
Шланг в сборе
Количество на схеме: 1
Информация
Шланг в сборе
Количество
1
Группа
Дверь кабины (передняя)
Подгруппа
Термошумоизоляция передней двери
Порядковый номер детали
897
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
43
43
Артикул: 1H0099
нет в наличии
Рукав в сборе
Количество на схеме: 1
Информация
Рукав в сборе
Количество
1
Примечание
К шаровому клапану
44
44
Артикул: 339369X1
нет в наличии
Шайба
Количество на схеме: 1
Информация
Шайба
Количество
1
Примечание
Lock
Покрытие
окраска в черный цвет
45
45
Артикул: 339368X1
нет в наличии
Болт
Количество на схеме: 1
Информация
Болт
Количество
1
Покрытие
окраска в черный цвет
46
46
Артикул: 1H0267
нет в наличии
Угольник в сборе
Количество на схеме: 1
Информация
Угольник в сборе
Количество
1
47
47
Артикул: 1H0266
нет в наличии
Угольник
Количество на схеме: 1
Информация
Угольник
Количество
1
Примечание
1-5/16, 1- 1/16 >>> 46
48
48
Артикул: 835026M1
нет в наличии
Кольцевое уплотнение
Количество на схеме: 1
Информация
Кольцевое уплотнение
Количество
1
Примечание
>>> 46
Покрытие
окраска в черный цвет
49
49
Артикул: 1H0200
нет в наличии
Шланг в сборе
Количество на схеме: 1
Информация
Шланг в сборе
Количество
1
Примечание
Обратная нагрузка
50
50
Артикул: 6111152M92
нет в наличии
Насос в сборе
Количество на схеме: 1
Информация
Насос в сборе
Количество
1
Группа
Дверь кабины (передняя)
Подгруппа
6111
Порядковый номер детали
152
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
51
51
Артикул: 1H0030
нет в наличии
Шланг
Количество на схеме: 1
Информация
Шланг
Количество
1
Примечание
К масляному радиатору
52
52
Артикул: 358748X91
нет в наличии
Тройник
Количество на схеме: 1
Информация
Тройник
Количество
1
Покрытие
53
53
Артикул: T103247
нет в наличии
Клапан фильтра
Количество на схеме: 1
Информация
Клапан фильтра
Количество
1
Покрытие
без покрытия
  • Грузовые автомобили
  • Автобусы
  • Сельхозтехника
  • Спецтехника
  • Двигатели
Получить оптовый прайс-лист
Скачать прайс-лист от 04.02.2026 16:01
Специальное предложение от 04.02.2026 17:00
Производители:


  • WEICHAI
  • Автодизель ПАО (ЯМЗ)
  • Тутаевский МЗ
  • ЯЗДА
  • УралАЗ
  • МАЗ
  • АЗПИ
  • BOSCH
  • ММЗ
  • ШААЗ
  • FEDERAL MOGUL
  • ПРАМО
  • Мотордеталь
  • ТАИМ
  • АвтоКрАЗ
  • БЕЛКАРД
  • CZ Strakonice
  • КамАЗ
  • БЗА
  • ЧМЗ
  • BMZ
Новости
Все новости
25 марта 2024
Флагманский седельный тягач «Валдай 45» на выставке «TransRussia»
10 марта 2024
Современные автобусы «CITYMAX 9» и ЛиАЗ-5292 CNG
25 февраля 2024
Серийное производство средних дизельных двигателей повышенной мощности от ЯМЗ
Статьи
Все статьи
Двигатели ЯМЗ-534: история, технические характеристики и области применения
Двигатели ЯМЗ 650: углублённый технический обзор и история
Регулировка клапанов двигателя ЯМЗ: пошаговая инструкция и рекомендации
Компания
О компании
Реквизиты
Новости
Политика
Магазины
Информация
Условия оплаты
Условия доставки
Гарантия на товар
Обмен и возврат товара
Помощь
Как оформить заказ
Полезные статьи
Бренды
Пункты выдачи
Оставайтесь на связи
  • Вконтакте
  • YouTube
  • Одноклассники
  • Google Plus
Увидели ошибку?
Выделите, нажав Ctrl + Enter
Наши контакты
8-800-700-35-68
sales@din76.ru
г. Ярославль, Ленинградский пр-т 33, ТЦ "ОМЕГА"
2026 © ООО «Динамика 76» - Все права защищены ООО "Динамика 76"
Предложения на сайте не являются публичной офертой.
На сайте обнаружена ошибка

Текст с ошибкой
