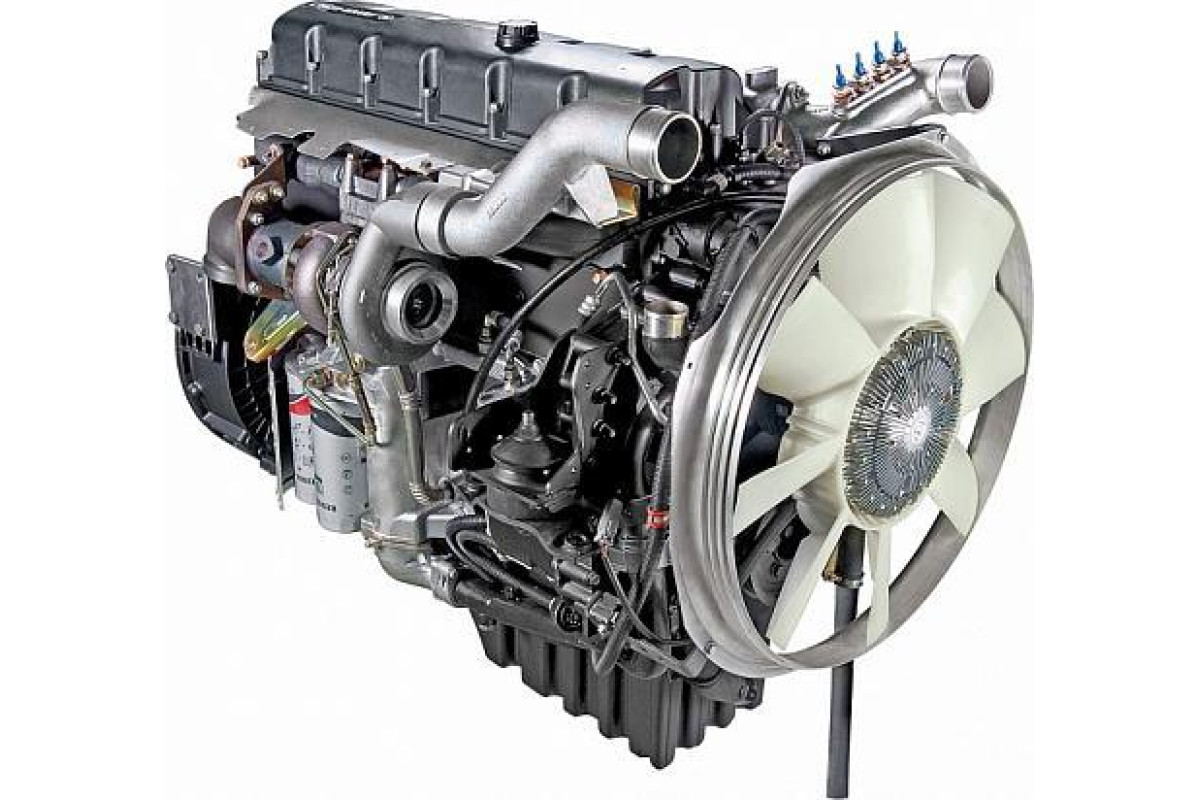

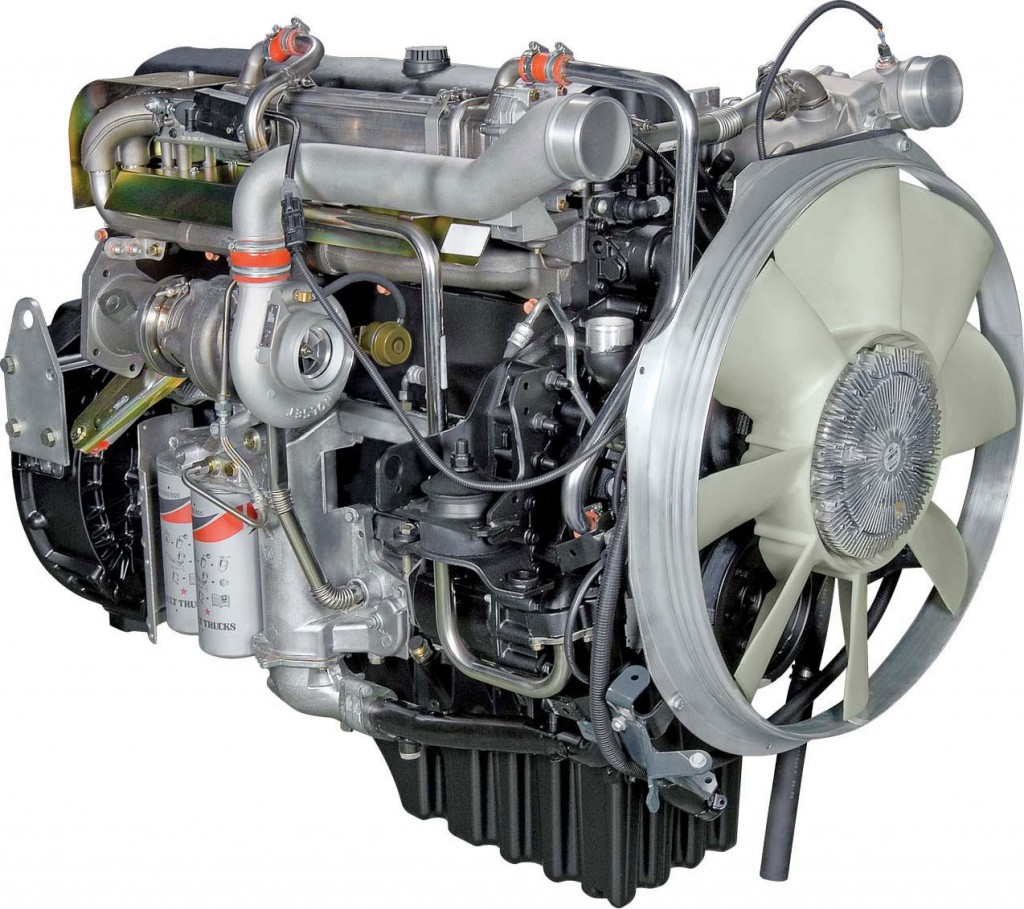

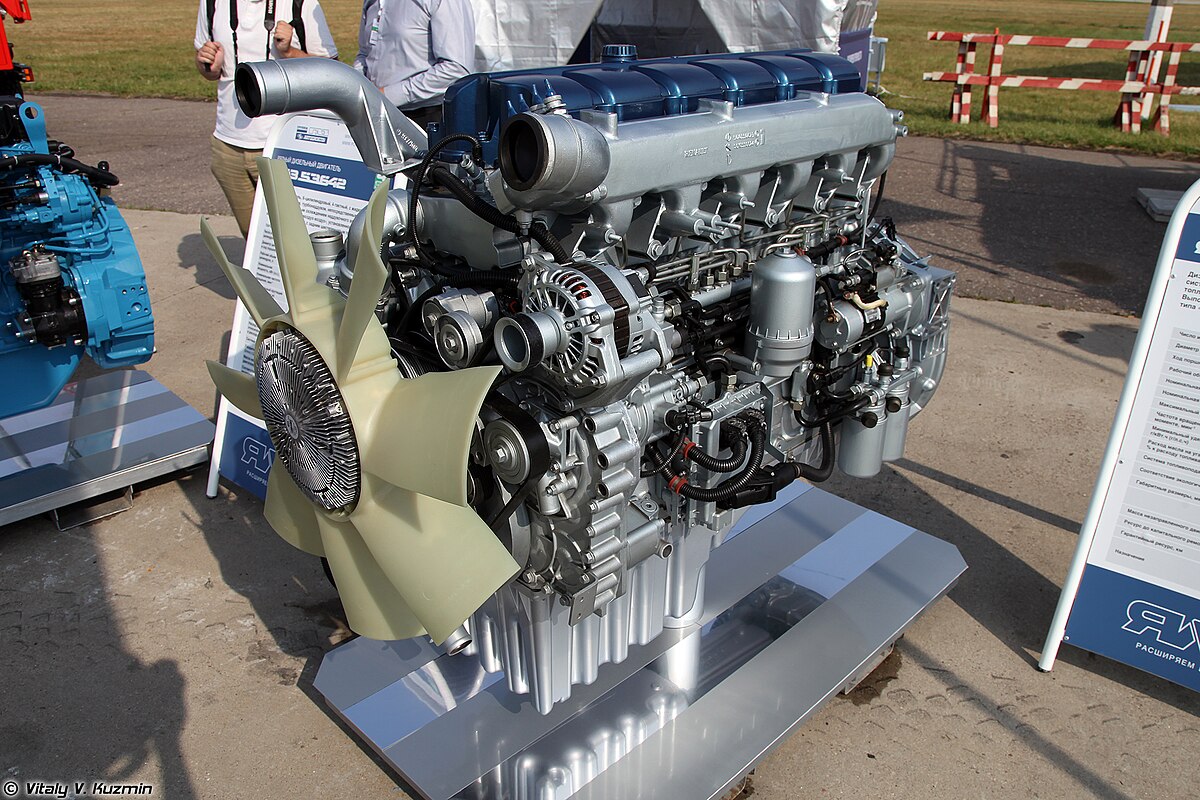

Двигатели ЯМЗ 650: углублённый технический обзор и история

История создания

Двигатель ЯМЗ 650 был разработан в середине 2000-х годов как часть стратегии импортозамещения в российском машиностроении. Основой для его создания послужили технологии, адаптированные под требования отечественного рынка. Серийное производство началось в 2007 году на Ярославском моторном заводе (входит в состав «Группы ГАЗ»). Мотор заменил устаревшие V-образные агрегаты семейства ЯМЗ-238/658, отличавшиеся высоким расходом топлива и несоответствием экологическим нормам.

Ключевой задачей при проектировании стало обеспечение совместимости с современными системами управления и топливной аппаратурой, а также адаптация к эксплуатации в условиях экстремальных температур и низкокачественного топлива.

Технические характеристики

Базовая модель ЯМЗ-650.10:

• Тип двигателя: Рядный 6-цилиндровый дизель с турбонаддувом и промежуточным охлаждением воздуха (интеркулер).

• Рабочий объём: 11.12 л (диаметр цилиндра — 123 мм, ход поршня — 156 мм).

• Степень сжатия: 16.4:1.

• Мощность:

  • Базовая версия — 412 л.с. (303 кВт) при 1900 об/мин.

  • Максимальная — 422 л.с. (версия ЯМЗ-653 для Евро-5).

• Крутящий момент:

  • 2000 Н·м (в диапазоне 1100–1400 об/мин для модификаций Евро-5).

  • 1215 Н·м для версий с пониженной мощностью (ЯМЗ-6502).

• Масса двигателя (сухая): 1050–1100 кг.

• Ресурс до капитального ремонта: 800 000–1 000 000 км.

Конструктивные особенности

Блок цилиндров

• Изготовлен из высокопрочного чугуна с мокрыми гильзами, заменяемыми без расточки блока.

• Коленчатый вал — кованая сталь с индукционной закалкой шеек, 7 коренных подшипников.

• Шатуны — стальные, двутаврового сечения, с разъёмной головкой.

• Поршни — алюминиевые, с керамическим покрытием юбки и стальными вставками в канавки компрессионных колец.

Головка блока цилиндров (ГБЦ)

• Материал — чугун с жаропрочным покрытием.

• 24 клапана (4 на цилиндр): впускные — 37.5 мм, выпускные — 33.5 мм.

• Распределительные валы — кованая сталь, привод — двухрядной зубчатой ремень с автоматическим натяжителем.

Турбонаддув

• Турбокомпрессор ТКР-90-3 с изменяемой геометрией соплового аппарата (VGT).

• Максимальное давление наддува — 2.5 бар.

• Интеркулер — воздухо-воздушного типа, снижает температуру впускного воздуха на 40–60°C.

Топливная система

• Тип: Common Rail с электронным управлением.

• Давление впрыска:

  • 1600 бар (модификации Евро-4).

  • 1800 бар (Евро-5).

• Форсунки: Пьезоэлектрические, с 8-ю отверстиями распыла (диаметр — 0.14 мм).

• Топливный насос: Радиально-плунжерный, с регулируемой производительностью.

Система управления

• ЭБУ Bosch EDC7 UC31 (для Евро-4/5).

• Функции: адаптивный контроль впрыска, диагностика в реальном времени, управление турбиной и рециркуляцией отработавших газов (EGR).

• Совместимость с CAN-шиной (протокол J1939).

Система смазки

• Масляный насос шестерёнчатого типа с двумя секциями:

  • Основная — давление 4–6.6 кгс/см².

  • Вспомогательная — подача масла к турбине и охлаждающим форсункам.

• Объём масляной системы: 38 л (рекомендуемое масло — SAE 15W-40, класс ACEA E7).

• Фильтры: полнопоточный (с бумажным элементом) и центрифуга (для модификаций с увеличенным ресурсом).

Система охлаждения

• Двухконтурная:

  • Основной контур — охлаждение блока цилиндров и ГБЦ (температура 85–95°C).

  • Второй контур — интеркулер и система EGR (температура 50–60°C).

• Термостат с электронным управлением.

• Водяной насос центробежного типа с ременным приводом.

Модификации и экологические стандарты

Эксплуатационные требования

• Топливо: Дизель с цетановым числом не ниже 45 (ГОСТ 32511-2013).

• Масло: Минимальный класс API CI-4, замена каждые 30 000 км.

• Регулировка клапанов: Зазоры впускных клапанов — 0.4 мм, выпускных — 0.7 мм (проверка каждые 120 000 км).

• Давление в топливной рампе: 250–300 бар на холостом ходу.

Применение

• Грузовые автомобили: МАЗ-5440, Урал NEXT, КрАЗ-7633.

• Спецтехника: Краны (КС-6573), бульдозеры (ЧЕТРА Т35), автопоезда для карьеров.

• Электростанции: Дизель-генераторы мощностью 300–500 кВт.

Преимущества и недостатки

Плюсы:

• Высокий крутящий момент на низких оборотах.

• Адаптация к работе в диапазоне температур от -60°C до +50°C.

• Возможность работы с топливом низкого качества.

Минусы:

• Сложность ремонта топливной аппаратуры Common Rail.

• Высокая чувствительность к несвоевременной замене масла.

Заключение

ЯМЗ 650 — пример успешной интеграции современных технологий в российское двигателестроение. Его конструкция сочетает надёжность классических дизелей с инновационными решениями: электронным управлением впрыска, многоступенчатой турбиной и адаптивными системами охлаждения. Двигатель остаётся ключевым элементом в тяжёлой технике, демонстрируя устойчивость к экстремальным условиям и длительный ресурс.
