Управление подачей топлива на 1502 (до 2012 г.)

Справочник
Главная
-
Автокаталог
-
Спецтехника
-
МТЗ
-
1502
Справочный каталог

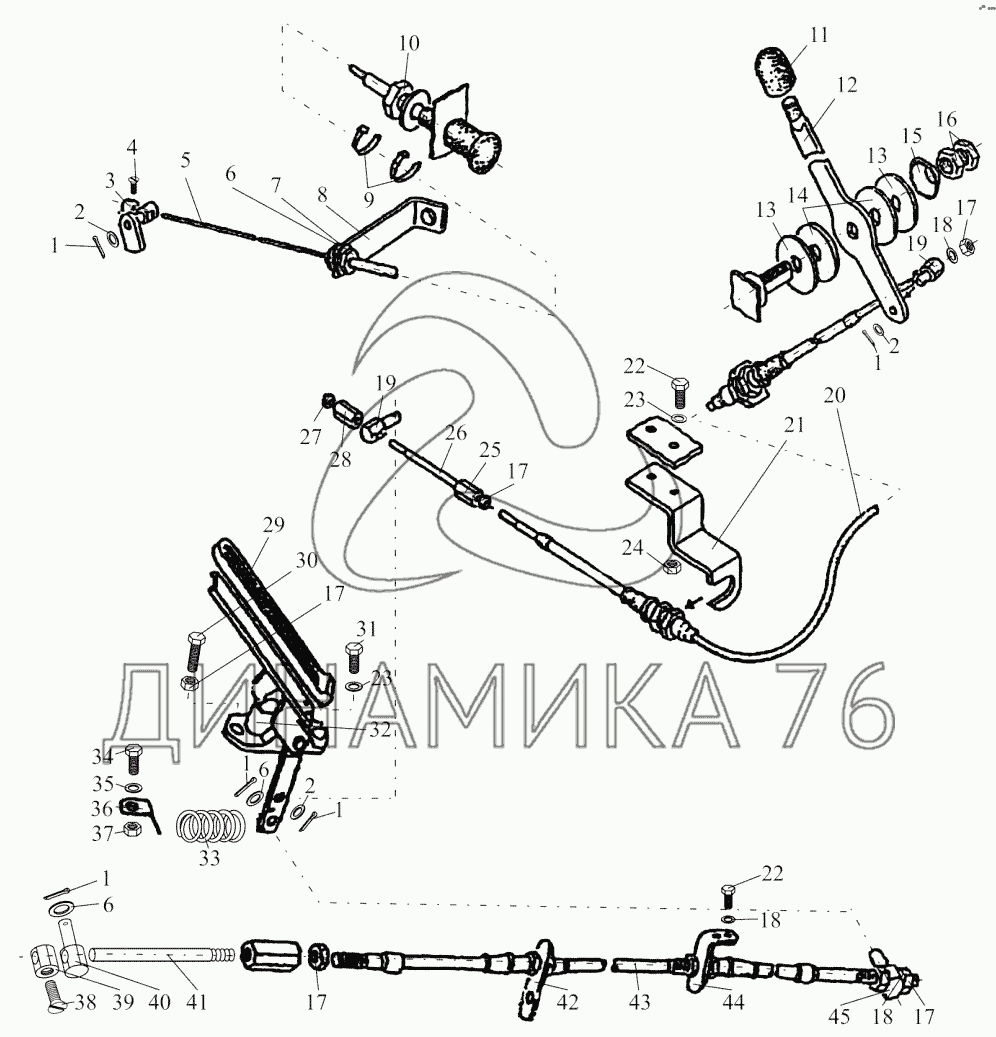

Управление подачей топлива — 1502:

2022-1108505 2103-1108010-01 75-1108310 1 1 1 1 1 2 2 2 3 4 5 6 6 6 7 8 9 10 11 12 13 13 14 15 16 17 17 17 17 17 18 18 18 19 19 20 21 22 22 23 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45
в наличии
нет в наличии
масштаб

В наличии
Нет в наличии

Перечень комплектующих от Управление подачей топлива на 1502

Схемы запчастей предназначены для справочных целей! Мы продаем не все запчасти от Управление подачей топлива на 1502, представленные в этом списке.
Наличие на складах по деталям с ценой смотрите в карточке товара.
Артикул: 2022-1108505
нет в наличии
Кронштейн
Количество на схеме: 1
Информация
Кронштейн
Количество
1
Примечание
поз. 21, 24
Модель
2022
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
505
Артикул: 2103-1108010-01
нет в наличии
Управление подачей топлива
Количество на схеме: 1
Информация
Управление подачей топлива
Количество
1
Примечание
Втулка 70-3723042-02 не изображена
Модель
2103
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
010
Артикул: 75-1108310
нет в наличии
Серьга
Количество на схеме: 1
Информация
Серьга
Количество
1
Примечание
поз. 25, 26, 27
Модель
75
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
310
1
1
Артикул: Шплинт3-2x18-019
нет в наличии
Шплинт 3.2x18.019
Количество на схеме: 1
Информация
Шплинт 3.2x18.019
Количество
1
Примечание
ГОСТ 397-79
2
2
Артикул: ШайбаС6-01-019
нет в наличии
Шайба
Количество на схеме: 3
Информация
Шайба
Количество
3
Примечание
ГОСТ 11371-78
3
3
Артикул: 70-1310441
нет в наличии
Фиксатор
Количество на схеме: 1
Информация
Фиксатор
Количество
1
Модель
70
Группа
Система охлаждения
Подгруппа
Жалюзи радиатора
Порядковый номер детали
441
4
4
Артикул: ВинтB-M4-6gx10-58-019
нет в наличии
Винт B.M4-6gx10.58.019
Количество на схеме: 1
Информация
Винт B.M4-6gx10.58.019
Количество
1
Примечание
ГОСТ 17473-80
5
5
Артикул: 80-1108630-А-02
нет в наличии
Трос
Количество на схеме: 1
Информация
Трос
Количество
1
Модель
80
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
630
6
6
Артикул: ШайбаС8-01-019
нет в наличии
Шайба
Количество на схеме: 4
Информация
Шайба
Количество
4
Примечание
ГОСТ 11371-78
7
7
Артикул: ГайкаМ6-6Н-6-019
нет в наличии
Гайка
Количество на схеме: 2
Информация
Гайка
Количество
2
Примечание
ГОСТ 5915-70
8
8
Артикул: 80-1108126
нет в наличии
Кронштейн
Количество на схеме: 1
Информация
Кронштейн
Количество
1
Модель
80
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
126
9
9
Артикул: 80-3723045
нет в наличии
Манжета
Количество на схеме: 2
Информация
Манжета
Количество
2
Модель
80
Группа
Электрооборудование
Подгруппа
Соединители электропроводов
Порядковый номер детали
045
10
10
Артикул: ГайкаМ12х1,25-6Н-04-019
нет в наличии
Гайка
Количество на схеме: 1
Информация
Гайка
Количество
1
Примечание
ГОСТ 5916-70
11
11
Артикул: А13-17-000
нет в наличии
Рукоятка
Количество на схеме: 1
Информация
Рукоятка
Количество
1
12
12
Артикул: МР40-1108030
нет в наличии
Рукоятка
Количество на схеме: 1
Информация
Рукоятка
Количество
1
Модель
МР40
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
030
13
13
Артикул: 80-1108028
нет в наличии
Шайба
Количество на схеме: 2
Информация
Шайба
Количество
2
Модель
80
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
028
14
14
Артикул: 80-1108178
нет в наличии
Шайба фрикционная
Количество на схеме: 2
Информация
Шайба фрикционная
Количество
2
Модель
80
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
178
15
15
Артикул: 80В-1108347
нет в наличии
Пружина тарельчатая
Количество на схеме: 1
Информация
Пружина тарельчатая
Количество
1
Модель
80В
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
347
16
16
Артикул: ГайкаМ14х1,5-6Н-04-019
нет в наличии
Гайка
Количество на схеме: 2
Информация
Гайка
Количество
2
Примечание
ГОСТ 5916-70
17
17
Артикул: ГайкаМ6-6Н-6-019
нет в наличии
Гайка
Количество на схеме: 7
Информация
Гайка
Количество
7
Примечание
ГОСТ 5915-70
18
18
Артикул: 4598166045
нет в наличии
Шайба 6Т
Количество на схеме: 6
Информация
Шайба 6Т
Количество
6
Примечание
ОСТ 37.001.115-75
Группа
Лебедка
Подгруппа
4598
Порядковый номер детали
166
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
19
19
Артикул: 80В-1108317
нет в наличии
Бонка
Количество на схеме: 2
Информация
Бонка
Количество
2
Модель
80В
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
317
20
20
Артикул: 80В-1108300-А-05
нет в наличии
Трос
Количество на схеме: 1
Информация
Трос
Количество
1
Примечание
ТУ РБ 5000 18896.011-2004
Модель
80В
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
300
21
21
Артикул: 2022-1108501
нет в наличии
Кронштейн
Количество на схеме: 1
Информация
Кронштейн
Количество
1
Модель
2022
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
501
22
22
Артикул: БолтМ6-6gx16-88-35-019
нет в наличии
Болт
Количество на схеме: 4
Информация
Болт
Количество
4
Примечание
ГОСТ 7798-70
23
23
Артикул: 4598166067
нет в наличии
Шайба 10ОТ
Количество на схеме: 2
Информация
Шайба 10ОТ
Количество
2
Примечание
ОСТ 37.001.115-75
Группа
Лебедка
Подгруппа
4598
Порядковый номер детали
166
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
24
24
Артикул: ГайкаМ6
нет в наличии
Гайка М6
Количество на схеме: 1
Информация
Гайка М6
Количество
1
Примечание
ТУ 23.1.503-91
25
25
Артикул: 75-1108312
нет в наличии
Муфта
Количество на схеме: 1
Информация
Муфта
Количество
1
Модель
75
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
312
26
26
Артикул: 75-1108313
нет в наличии
Стержень
Количество на схеме: 1
Информация
Стержень
Количество
1
Модель
75
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
313
27
27
Артикул: ГайкаМ6-6Н-019
нет в наличии
Гайка М6-6Н.019
Количество на схеме: 1
Информация
Гайка М6-6Н.019
Количество
1
Примечание
ГОСТ 5915-70
28
28
Артикул: 75-1108333
нет в наличии
Муфта
Количество на схеме: 1
Информация
Муфта
Количество
1
Модель
75
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
333
29
29
Артикул: А13-36-001
нет в наличии
Чехол
Количество на схеме: 1
Информация
Чехол
Количество
1
30
30
Артикул: БолтM6-6gx30-88-35-019
нет в наличии
Болт
Количество на схеме: 1
Информация
Болт
Количество
1
Примечание
ГОСТ 7798-70
31
31
Артикул: БолтM10-6gx25-88-35-019
нет в наличии
Болт M10-6gx25.88.35.019
Количество на схеме: 2
Информация
Болт M10-6gx25.88.35.019
Количество
2
Примечание
ГОСТ 7796-70
32
32
Артикул: 80В-1108510
нет в наличии
Педаль
Количество на схеме: 1
Информация
Педаль
Количество
1
Модель
80В
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
510
33
33
Артикул: 70-4803019
нет в наличии
Пружина
Количество на схеме: 1
Информация
Пружина
Количество
1
Примечание
С 02.2011 пружина 70-4803019 заменена на пружину 70-4616033.
Модель
70
Подгруппа
4803
Порядковый номер детали
019
34
34
Артикул: БолтM8-6gx20-88-35-019
нет в наличии
Болт M8-6gx20.88.35.019
Количество на схеме: 1
Информация
Болт M8-6gx20.88.35.019
Количество
1
Примечание
ГОСТ 7798-70
35
35
Артикул: 80В-1108341
нет в наличии
Кронштейн
Количество на схеме: 1
Информация
Кронштейн
Количество
1
Модель
80В
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
341
36
36
Артикул: 4598166046
нет в наличии
Шайба 8Т
Количество на схеме: 1
Информация
Шайба 8Т
Количество
1
Примечание
ОСТ 37.001.115-75
Группа
Лебедка
Подгруппа
4598
Порядковый номер детали
166
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
37
37
Артикул: ГайкаМ8-6Н-6-019
нет в наличии
Гайка
Количество на схеме: 3
Информация
Гайка
Количество
3
Примечание
ГОСТ 5915-70
38
38
Артикул: ВинтB-M5-6gx10-58-019
нет в наличии
Винт B.M5-6gx10.58.019
Количество на схеме: 1
Информация
Винт B.M5-6gx10.58.019
Количество
1
Примечание
ГОСТ 17473-80
39
39
Артикул: 2103-1108001
нет в наличии
Фиксатор
Количество на схеме: 1
Информация
Фиксатор
Количество
1
Модель
2103
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
001
40
40
Артикул: 80-1108317
нет в наличии
Бонка
Количество на схеме: 2
Информация
Бонка
Количество
2
Модель
80
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
317
41
41
Артикул: 2103-1108040
нет в наличии
Трос
Количество на схеме: 1
Информация
Трос
Количество
1
Модель
2103
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
040
42
42
Артикул: 1522-1108053
нет в наличии
Кронштейн
Количество на схеме: 1
Информация
Кронштейн
Количество
1
Модель
1522
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
053
43
43
Артикул: 80В-1108300-А-02
нет в наличии
Трос
Количество на схеме: ;
Информация
Трос
Количество
;
Модель
80В
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
300
44
44
Артикул: 821-1108504
нет в наличии
Кронштейн
Количество на схеме: 1
Информация
Кронштейн
Количество
1
Модель
821
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
504
45
45
Артикул: 600-1108017
нет в наличии
Бонка
Количество на схеме: 1
Информация
Бонка
Количество
1
Модель
600
Группа
Cистема питания двигателя
Подгруппа
Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали
017
  • Грузовые автомобили
  • Автобусы
  • Сельхозтехника
  • Спецтехника
  • Двигатели
Скачать прайс-лист от 24.11.2024 16:00
Специальное предложение от 24.11.2024 17:00
Производители:


  • WEICHAI
  • Автодизель ПАО (ЯМЗ)
  • Тутаевский МЗ
  • ЯЗДА
  • УралАЗ
  • МАЗ
  • АЗПИ
  • BOSCH
  • ММЗ
  • ШААЗ
  • FEDERAL MOGUL
  • ПРАМО
  • Мотордеталь
  • ТАИМ
  • АвтоКрАЗ
  • БЕЛКАРД
  • CZ Strakonice
  • КамАЗ
  • БЗА
  • ЧМЗ
  • BMZ
Новости
Все новости
25 марта 2024
Флагманский седельный тягач «Валдай 45» на выставке «TransRussia»
10 марта 2024
Современные автобусы «CITYMAX 9» и ЛиАЗ-5292 CNG
25 февраля 2024
Серийное производство средних дизельных двигателей повышенной мощности от ЯМЗ
Статьи
Все статьи
Серийное производство газовых двигателей на Ярославском моторном заводе
Гид покупателя по выбору распредвала двигателя
Форсунки дизельных двигателей
Компания
О компании
Реквизиты
Новости
Политика
Магазины
Информация
Условия оплаты
Условия доставки
Гарантия на товар
Обмен и возврат товара
Помощь
Как оформить заказ
Полезные статьи
Бренды
Пункты выдачи
Оставайтесь на связи
  • Вконтакте
  • YouTube
  • Одноклассники
  • Google Plus
Увидели ошибку?
Выделите, нажав Ctrl + Enter
Наши контакты
8-800-700-19-88
sales@din76.ru
г. Ярославль, Ленинградский пр-т 33, ТЦ "ОМЕГА"
2024 © ООО «Динамика 76» - Все права защищены ООО "Динамика 76"
Предложения на сайте не являются публичной офертой.
На сайте обнаружена ошибка

Текст с ошибкой
