Кабельная разводка КС-3576.80.600 на КС-3576 (до 2002 г.)

Справочник
Главная
-
Автокаталог
-
Спецтехника
-
Автокран
-
КС-3576
Справочный каталог

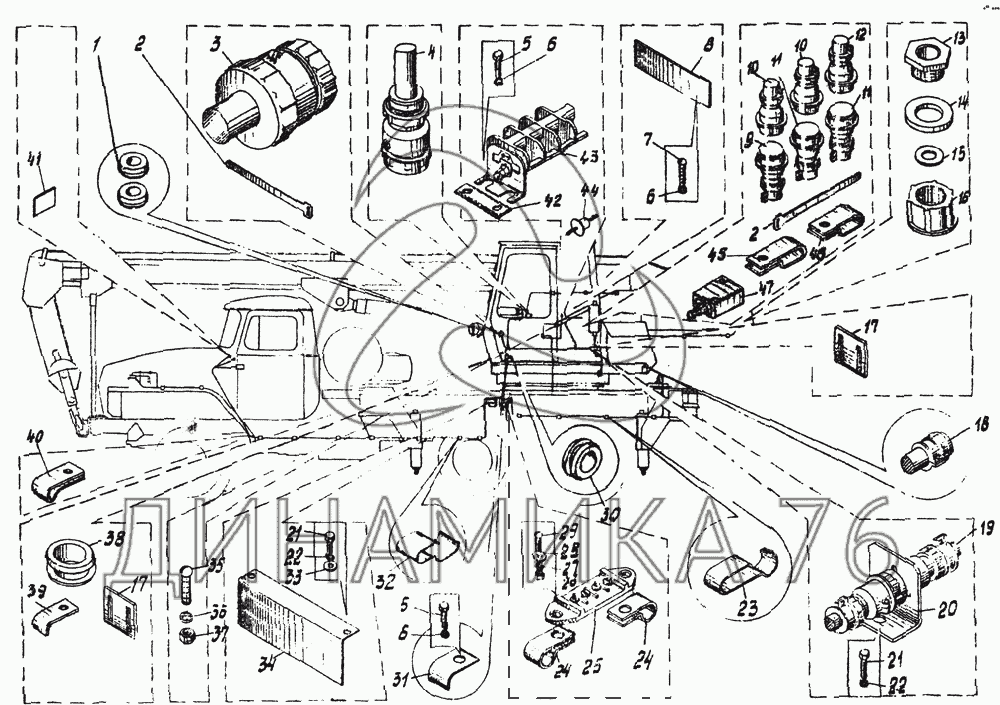

Кабельная разводка КС-3576.80.600 — КС-3576:

KC-3562A.50.605 ГОСТ 17473-80 ГОСТ 17473-80 КС-3576.80.000 1 2 2 3 4 5 5 6 6 6 7 8 9 10 10 11 11 12 13 14 15 16 17 17 18 19 20 21 21 22 22 22 23 24 24 25 26 26 27 28 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47
в наличии
нет в наличии
масштаб

В наличии
Нет в наличии

Перечень комплектующих от Кабельная разводка КС-3576.80.600 на КС-3576

Схемы запчастей предназначены для справочных целей! Мы продаем не все запчасти от Кабельная разводка КС-3576.80.600 на КС-3576, представленные в этом списке.
Наличие на складах по деталям с ценой смотрите в карточке товара.
Артикул: KC-3562A-50-605
нет в наличии
Скоба
Количество на схеме: 1
Информация
Скоба
Количество
1
Материал;Масса, кг
;0,025;
Артикул: ГОСТ-17473-80
нет в наличии
Винт B1 М4-8gх10
Количество на схеме: 2
Информация
Винт B1 М4-8gх10
Количество
2
Материал;Масса, кг
;0,00671;
Артикул: ГОСТ-17473-80
нет в наличии
Винт B1 М4-8gх10
Количество на схеме: 3
Информация
Винт B1 М4-8gх10
Количество
3
Материал;Масса, кг
;0,00696;
Артикул: КС-3576-80-000
нет в наличии
Кабельная разводка
Количество на схеме: ;
Информация
Кабельная разводка
Количество
;
1
1
Артикул: Втулка-изолирующая-10x2
нет в наличии
Втулка изолирующая 10x2
Количество на схеме: 2
Информация
Втулка изолирующая 10x2
Количество
2
Материал;Масса, кг
;0,00277;
2
2
Артикул: КС-3577-80-622
нет в наличии
Бандаж коммутационный
Количество на схеме: 11
Информация
Бандаж коммутационный
Количество
11
Материал;Масса, кг
Жесть белая 50-Г ГКР-11 ГОСТ 17718-72;0,001;
3
3
Артикул: Вставка-ШР55ПК30НШ1
нет в наличии
Вставка ШР55ПК30НШ1
Количество на схеме: 1
Информация
Вставка ШР55ПК30НШ1
Количество
1
Материал;Масса, кг
;;
4
4
Артикул: Вставка-ШР28У7НШ9
нет в наличии
Вставка ШР28У7НШ9
Количество на схеме: 1
Информация
Вставка ШР28У7НШ9
Количество
1
Материал;Масса, кг
;;
5
5
Артикул: ГОСТ-17473-80
нет в наличии
Винт B1 М4-8gх10
Количество на схеме: 4
Информация
Винт B1 М4-8gх10
Количество
4
Материал;Масса, кг
;0,00386;
6
6
Артикул: ГОСТ-6402-70
нет в наличии
Шайба 4.65Г
Количество на схеме: 34
Информация
Шайба 4.65Г
Количество
34
Материал;Масса, кг
;0,000487;
7
7
Артикул: ГОСТ-17173-80
нет в наличии
Винт В1.М6-8gх10.46.016
Количество на схеме: 31
Информация
Винт В1.М6-8gх10.46.016
Количество
31
Материал;Масса, кг
;0,00299;
8
8
Артикул: КС-2573-80-602
нет в наличии
Лист
Количество на схеме: 1
Информация
Лист
Количество
1
Материал;Масса, кг
Лист 5-Ш-Н08кп ГОСТ 16523-70;0,84;
9
9
Артикул: Вставка-ШР20П-2НШ6Н
нет в наличии
Вставка ШР20П 2НШ6Н
Количество на схеме: 1
Информация
Вставка ШР20П 2НШ6Н
Количество
1
Материал;Масса, кг
;;
10
10
Артикул: Вставка-ШР20П-НГ8Н
нет в наличии
Вставка ШР20П НГ8Н
Количество на схеме: 3
Информация
Вставка ШР20П НГ8Н
Количество
3
Материал;Масса, кг
;;
11
11
Артикул: Вставка-ШР32П-10НГ1Н
нет в наличии
Вставка ШР32П 10НГ1Н
Количество на схеме: 3
Информация
Вставка ШР32П 10НГ1Н
Количество
3
Материал;Масса, кг
;;
12
12
Артикул: Вставка-ШР28П-7НГ9Н
нет в наличии
Вставка ШР28П 7НГ9Н
Количество на схеме: 1
Информация
Вставка ШР28П 7НГ9Н
Количество
1
Материал;Масса, кг
;;
13
13
Артикул: КС-3577-80-624
нет в наличии
Гайка
Количество на схеме: 3
Информация
Гайка
Количество
3
Материал;Масса, кг
Фенопласт 03-010-02 ГОСТ 5689-79;0,01;
14
14
Артикул: Кольцо-прокладочное-14
нет в наличии
Кольцо прокладочное 14
Количество на схеме: 3
Информация
Кольцо прокладочное 14
Количество
3
Материал;Масса, кг
;0,008;
15
15
Артикул: КС-3576-80-608
нет в наличии
Шайба
Количество на схеме: 3
Информация
Шайба
Количество
3
Материал;Масса, кг
Пластина 1 лист ГОСТ 7738-77;0,001;
16
16
Артикул: КС-3577-80-623
нет в наличии
Гнездо
Количество на схеме: 3
Информация
Гнездо
Количество
3
Материал;Масса, кг
Полиэтилен 21.008-075 ГОСТ 16338-77;0,05;
17
17
Артикул: КС-3577-80-608
нет в наличии
Зажим-пряжка
Количество на схеме: 10
Информация
Зажим-пряжка
Количество
10
Материал;Масса, кг
;0,014;
18
18
Артикул: Вставка-ШР16ПК2ЭШ5
нет в наличии
Вставка ШР16ПК2ЭШ5
Количество на схеме: 1
Информация
Вставка ШР16ПК2ЭШ5
Количество
1
Материал;Масса, кг
;;
19
19
Артикул: Разъем-ШР20ПК4НШ8
нет в наличии
Разъем ШР20ПК4НШ8
Количество на схеме: 1
Информация
Разъем ШР20ПК4НШ8
Количество
1
Материал;Масса, кг
;;
20
20
Артикул: KC-2573-60-603
нет в наличии
Кронштейн
Количество на схеме: 1
Информация
Кронштейн
Количество
1
Материал;Масса, кг
;0,08;
21
21
Артикул: ГОСТ-7798-70
нет в наличии
Болт М12х45
Количество на схеме: 8
Информация
Болт М12х45
Количество
8
Материал;Масса, кг
;0,0118;
22
22
Артикул: ГОСТ-11371-78
нет в наличии
Шайба 4
Количество на схеме: 2
Информация
Шайба 4
Количество
2
Материал;Масса, кг
;0,00031;
22
22
Артикул: ГОСТ-6402-70
нет в наличии
Шайба 4.65Г
Количество на схеме: 6
Информация
Шайба 4.65Г
Количество
6
Материал;Масса, кг
;0,000998;
23
23
Артикул: КС-3577-80-621
нет в наличии
Прижим
Количество на схеме: 7
Информация
Прижим
Количество
7
Материал;Масса, кг
Лист 65Г-Ш ГОСТ 1542-71;0,02;
24
24
Артикул: KC-3562А-50-609
нет в наличии
Скоба
Количество на схеме: 1
Информация
Скоба
Количество
1
Материал;Масса, кг
;0,02;
25
25
Артикул: Панель-16-3728
нет в наличии
Панель 16.3728
Количество на схеме: 2
Информация
Панель 16.3728
Количество
2
Материал;Масса, кг
;;
26
26
Артикул: ГОСТ-5915-70
нет в наличии
Гайка M12
Количество на схеме: 6
Информация
Гайка M12
Количество
6
Материал;Масса, кг
;0,000656;
26
26
Артикул: ГОСТ-5915-70
нет в наличии
Гайка M12
Количество на схеме: 8
Информация
Гайка M12
Количество
8
Материал;Масса, кг
;0,001254;
27
27
Артикул: ГОСТ-6402-70
нет в наличии
Шайба 4.65Г
Количество на схеме: 4
Информация
Шайба 4.65Г
Количество
4
Материал;Масса, кг
;0,000315;
28
28
Артикул: Шайба-5-01-016
нет в наличии
Шайба 5.01.016
Количество на схеме: 6
Информация
Шайба 5.01.016
Количество
6
Материал;Масса, кг
;0,00045;
28
28
Артикул: Шайба-6-01-016
нет в наличии
Шайба 6.01.016
Количество на схеме: 4
Информация
Шайба 6.01.016
Количество
4
Материал;Масса, кг
;0,00114;
29
29
Артикул: ГОСТ-17473-80
нет в наличии
Винт B1 М4-8gх10
Количество на схеме: 1
Информация
Винт B1 М4-8gх10
Количество
1
Материал;Масса, кг
;0,00304;
30
30
Артикул: Втулка-изолирующая-16x6
нет в наличии
Втулка изолирующая 16x6
Количество на схеме: 4
Информация
Втулка изолирующая 16x6
Количество
4
Материал;Масса, кг
;0,0038;
31
31
Артикул: КС-3677-80-606
нет в наличии
Скоба
Количество на схеме: 25
Информация
Скоба
Количество
25
Материал;Масса, кг
;0,008;
32
32
Артикул: КС-2573-60-601
нет в наличии
Прижим
Количество на схеме: 1
Информация
Прижим
Количество
1
Материал;Масса, кг
Лист 65Г-Ш Г0СТ 1542-71;0,022;
33
33
Артикул: Шайба-8-01-016
нет в наличии
Шайба 8.01.016
Количество на схеме: 2
Информация
Шайба 8.01.016
Количество
2
Материал;Масса, кг
;0,00215;
34
34
Артикул: КС-2573-80-604
нет в наличии
Шток
Количество на схеме: 1
Информация
Шток
Количество
1
Материал;Масса, кг
;0,32;
35
35
Артикул: ГОСТ-17473-80
нет в наличии
Винт B1 М4-8gх10
Количество на схеме: 2
Информация
Винт B1 М4-8gх10
Количество
2
Материал;Масса, кг
;0,001834;
36
36
Артикул: ГОСТ-5916-70
нет в наличии
Гайка М6
Количество на схеме: 2
Информация
Гайка М6
Количество
2
Материал;Масса, кг
;0,000431;
37
37
Артикул: ГОСТ-6402-70
нет в наличии
Шайба 4.65Г
Количество на схеме: 2
Информация
Шайба 4.65Г
Количество
2
Материал;Масса, кг
;0,000189;
38
38
Артикул: Втулка-изолирующая-24x10
нет в наличии
Втулка изолирующая 24x10
Количество на схеме: 1
Информация
Втулка изолирующая 24x10
Количество
1
Материал;Масса, кг
;0,0027;
39
39
Артикул: КС-2573-80-605
нет в наличии
Скоба
Количество на схеме: 1
Информация
Скоба
Количество
1
Материал;Масса, кг
;0,01;
40
40
Артикул: KC-3577-80-601
нет в наличии
Хомут
Количество на схеме: 1
Информация
Хомут
Количество
1
Материал;Масса, кг
;0,02;
41
41
Артикул: КС-3576-80-603
нет в наличии
Табличка
Количество на схеме: 1
Информация
Табличка
Количество
1
Материал;Масса, кг
Лист ГОСТ 21631-76;0,0014;
42
42
Артикул: KC-3577-80-611
нет в наличии
Планка
Количество на схеме: 2
Информация
Планка
Количество
2
Материал;Масса, кг
;0,015;
43
43
Артикул: Набор-зажимов-КБ1030
нет в наличии
Набор зажимов КБ1030
Количество на схеме: 1
Информация
Набор зажимов КБ1030
Количество
1
Материал;Масса, кг
;;
44
44
Артикул: Диод--Д226
нет в наличии
Диод Д226
Количество на схеме: 1
Информация
Диод Д226
Количество
1
Материал;Масса, кг
;;
45
45
Артикул: КС-2573-80-606
нет в наличии
Скоба
Количество на схеме: 1
Информация
Скоба
Количество
1
Материал;Масса, кг
;0,025;
46
46
Артикул: KC-2573-80-609
нет в наличии
Скоба
Количество на схеме: 1
Информация
Скоба
Количество
1
Материал;Масса, кг
;0,02;
47
47
Артикул: Выключатель-ВПК-2111-АУ2
нет в наличии
Выключатель ВПК 2111 АУ2
Количество на схеме: 1
Информация
Выключатель ВПК 2111 АУ2
Количество
1
Материал;Масса, кг
;;
  • Грузовые автомобили
  • Автобусы
  • Сельхозтехника
  • Спецтехника
  • Двигатели
Скачать прайс-лист от 24.11.2024 08:00
Специальное предложение от 24.11.2024 09:00
Производители:


  • WEICHAI
  • Автодизель ПАО (ЯМЗ)
  • Тутаевский МЗ
  • ЯЗДА
  • УралАЗ
  • МАЗ
  • АЗПИ
  • BOSCH
  • ММЗ
  • ШААЗ
  • FEDERAL MOGUL
  • ПРАМО
  • Мотордеталь
  • ТАИМ
  • АвтоКрАЗ
  • БЕЛКАРД
  • CZ Strakonice
  • КамАЗ
  • БЗА
  • ЧМЗ
  • BMZ
Новости
Все новости
25 марта 2024
Флагманский седельный тягач «Валдай 45» на выставке «TransRussia»
10 марта 2024
Современные автобусы «CITYMAX 9» и ЛиАЗ-5292 CNG
25 февраля 2024
Серийное производство средних дизельных двигателей повышенной мощности от ЯМЗ
Статьи
Все статьи
Серийное производство газовых двигателей на Ярославском моторном заводе
Гид покупателя по выбору распредвала двигателя
Форсунки дизельных двигателей
Компания
О компании
Реквизиты
Новости
Политика
Магазины
Информация
Условия оплаты
Условия доставки
Гарантия на товар
Обмен и возврат товара
Помощь
Как оформить заказ
Полезные статьи
Бренды
Пункты выдачи
Оставайтесь на связи
  • Вконтакте
  • YouTube
  • Одноклассники
  • Google Plus
Увидели ошибку?
Выделите, нажав Ctrl + Enter
Наши контакты
8-800-700-19-88
sales@din76.ru
г. Ярославль, Ленинградский пр-т 33, ТЦ "ОМЕГА"
2024 © ООО «Динамика 76» - Все права защищены ООО "Динамика 76"
Предложения на сайте не являются публичной офертой.
На сайте обнаружена ошибка

Текст с ошибкой
