Редуктор на РСМ-100 (Дон-680М) (до 2010 г.)

Справочник
Главная
-
Автокаталог
-
Сельхозтехника
-
РСМ
-
РСМ-100 (Дон-680М)
Справочный каталог

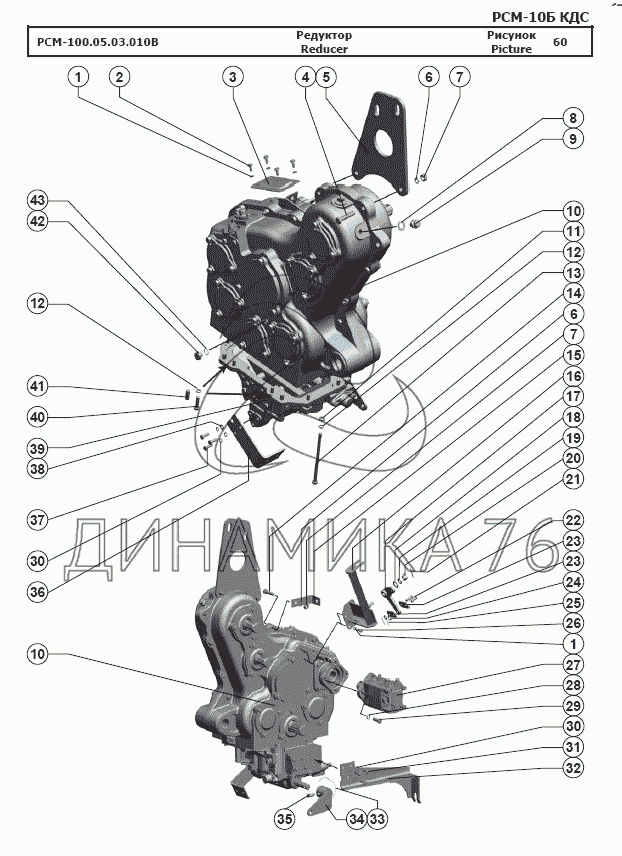

Редуктор — РСМ-100 (Дон-680М):

РСМ-100.05.03.010В 1 1 2 3 4 5 6 6 7 7 8 9 10 10 11 12 12 13 14 15 16 17 18 19 20 21 22 23 23 24 25 26 27 28 29 30 30 31 32 33 34 35 36 37 38 39 40 41 42 43
в наличии
нет в наличии
масштаб

В наличии
Нет в наличии

Перечень комплектующих от Редуктор на РСМ-100 (Дон-680М)

Схемы запчастей предназначены для справочных целей! Мы продаем не все запчасти от Редуктор на РСМ-100 (Дон-680М), представленные в этом списке.
Наличие на складах по деталям с ценой смотрите в карточке товара.
Артикул: РСМ-100-05-03-010В
нет в наличии
Редуктор
Информация
Редуктор
1
1
Артикул: Шайба-8Т-65Г-019
нет в наличии
Шайба 8Т 65Г 019
Количество на схеме: 7
Информация
Шайба 8Т 65Г 019
Количество
7
Примечание
ГОСТ 6402-70
2
2
Артикул: Болт-М8-6gx16-88-35-019
нет в наличии
Болт М8-6gx16.88.35.019
Количество на схеме: 4
Информация
Болт М8-6gx16.88.35.019
Количество
4
Примечание
ГОСТ 7798-70
3
3
Артикул: РСМ-100-05-03-484
нет в наличии
Крышка
Количество на схеме: 1
Информация
Крышка
Количество
1
4
4
Артикул: Болт-М12x1,25-6gx60-88-35-019
нет в наличии
Болт М12x1,25-6gx60.88.35.019
Количество на схеме: 3
Информация
Болт М12x1,25-6gx60.88.35.019
Количество
3
Примечание
ГОСТ 7798-70
5
5
Артикул: РСМ-100-05-03-466А
нет в наличии
Косынка
Количество на схеме: 1
Информация
Косынка
Количество
1
6
6
Артикул: Шайба-12Т-65Г-019
нет в наличии
Шайба 12Т 65Г 019
Количество на схеме: 3
Информация
Шайба 12Т 65Г 019
Количество
3
Примечание
ГОСТ 6402-70
7
7
Артикул: Гайка-М12х1,25-6H-6-019
нет в наличии
Гайка М12х1,25-6H.6.019
Количество на схеме: 3
Информация
Гайка М12х1,25-6H.6.019
Количество
3
Примечание
ГОСТ 5915-70
8
8
Артикул: РСМ-10-01-47-002
нет в наличии
Прокладка
Количество на схеме: 1
Информация
Прокладка
Количество
1
9
9
Артикул: РСМ-10-01-47-110
нет в наличии
Сапун
Количество на схеме: 1
Информация
Сапун
Количество
1
10
10
Артикул: РСМ-100-05-03-140Б
нет в наличии
Корпус редуктора
Количество на схеме: 1
Информация
Корпус редуктора
Количество
1
11
11
Артикул: Шайба-С-10х4-01-019
нет в наличии
Шайба С.10х4.01.019
Количество на схеме: 2
Информация
Шайба С.10х4.01.019
Количество
2
Примечание
ГОСТ 11371-78
12
12
Артикул: Шайба-10Т-65Г-019
нет в наличии
Шайба 10Т 65Г 019
Количество на схеме: 8
Информация
Шайба 10Т 65Г 019
Количество
8
Примечание
ГОСТ 6402-70
13
13
Артикул: Болт-М10-6gx160-88-35-019
нет в наличии
Болт М10-6gx160.88.35.019
Количество на схеме: 2
Информация
Болт М10-6gx160.88.35.019
Количество
2
Примечание
ГОСТ 7798-70
14
14
Артикул: Болт-М12x1,25-6gx50-88-35-019
нет в наличии
Болт М12x1,25-6gx50.88.35.019
Количество на схеме: 6
Информация
Болт М12x1,25-6gx50.88.35.019
Количество
6
Примечание
ГОСТ 7798-70
15
15
Артикул: РСМ-100-25-34-503
нет в наличии
Кронштейн
Количество на схеме: 1
Информация
Кронштейн
Количество
1
16
16
Артикул: РСМ-100-05-03-990В
нет в наличии
Кронштейн
Количество на схеме: 1
Информация
Кронштейн
Количество
1
17
17
Артикул: РСМ-100-05-03-204
нет в наличии
Рычаг
Количество на схеме: 1
Информация
Рычаг
Количество
1
18
18
Артикул: Шайба-С-12х2-01-019
нет в наличии
Шайба С.12х2.01.019
Количество на схеме: 1
Информация
Шайба С.12х2.01.019
Количество
1
Примечание
ГОСТ 11371-78
19
19
Артикул: Шайба-С-16х1,4-01-019
нет в наличии
Шайба С.16х1,4.01.019
Количество на схеме: 1
Информация
Шайба С.16х1,4.01.019
Количество
1
Примечание
ГОСТ 11371-78
20
20
Артикул: Гайка-М12-6H-6-019
нет в наличии
Гайка М12-6H.6.019
Количество на схеме: 1
Информация
Гайка М12-6H.6.019
Количество
1
Примечание
ГОСТ 5918-73
21
21
Артикул: Шплинт-3,2x32-019
нет в наличии
Шплинт 3,2x32.019
Количество на схеме: 1
Информация
Шплинт 3,2x32.019
Количество
1
Примечание
ГОСТ 397-79
22
22
Артикул: Ось-6-10-b12x25-35-Ц9хр
нет в наличии
Ось 6-10 b12x25.35.Ц9хр
Количество на схеме: 2
Информация
Ось 6-10 b12x25.35.Ц9хр
Количество
2
Примечание
ГОСТ 9650-80
23
23
Артикул: 54-44543
нет в наличии
Шайба
Количество на схеме: 2
Информация
Шайба
Количество
2
24
24
Артикул: Шайба-С-10-01-019
нет в наличии
Шайба С.10.01.019
Количество на схеме: 2
Информация
Шайба С.10.01.019
Количество
2
Примечание
ГОСТ 11371-78
25
25
Артикул: Шплинт-2,5x25-019
нет в наличии
Шплинт 2,5x25.019
Количество на схеме: 2
Информация
Шплинт 2,5x25.019
Количество
2
Примечание
ГОСТ 397-79
26
26
Артикул: Болт-М8-6gx20-88-35-019
нет в наличии
Болт М8-6gx20.88.35.019
Количество на схеме: 6
Информация
Болт М8-6gx20.88.35.019
Количество
6
Примечание
ГОСТ 7798-70
27
27
Артикул: Мотор-гидравлический-планетарный-МГП80-00-000-03
нет в наличии
Мотор гидравлический планетарный МГП80.00.000-03
Количество на схеме: 1
Информация
Мотор гидравлический планетарный МГП80.00.000-03
Количество
1
Примечание
ТУ23.2.1588-82
28
28
Артикул: Шайба-12Т-65Г-019
нет в наличии
Шайба 12Т 65Г 019
Количество на схеме: 4
Информация
Шайба 12Т 65Г 019
Количество
4
Примечание
ГОСТ 6402-70
29
29
Артикул: Болт-М12-6gx35-88-35-019
нет в наличии
Болт М12-6gx35.88.35.019
Количество на схеме: 4
Информация
Болт М12-6gx35.88.35.019
Количество
4
Примечание
ГОСТ 7798-70
30
30
Артикул: Шайба-8Т-65Г-019
нет в наличии
Шайба 8Т 65Г 019
Количество на схеме: 6
Информация
Шайба 8Т 65Г 019
Количество
6
Примечание
ГОСТ 6402-70
31
31
Артикул: Болт-М8-6gx30-88-35-019
нет в наличии
Болт М8-6gx30.88.35.019
Количество на схеме: 3
Информация
Болт М8-6gx30.88.35.019
Количество
3
Примечание
ГОСТ 7798-70
32
32
Артикул: РСМ-100-25-17-070А
нет в наличии
Кронштейн
Количество на схеме: 1
Информация
Кронштейн
Количество
1
33
33
Артикул: РСМ-10-04-12-623
нет в наличии
Проволока
Количество на схеме: 1
Информация
Проволока
Количество
1
34
34
Артикул: РСМ-100-25-17-080А
нет в наличии
Рычаг
Количество на схеме: 1
Информация
Рычаг
Количество
1
35
35
Артикул: 3518020-46366
нет в наличии
Болт штока
Количество на схеме: 1
Информация
Болт штока
Количество
1
Группа
Тормоза
Подгруппа
Клапан ускорительный пневмотормозов
Порядковый номер детали
020
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
36
36
Артикул: РСМ-100-25-17-130
нет в наличии
Кронштейн
Количество на схеме: 1
Информация
Кронштейн
Количество
1
37
37
Артикул: Болт-М8-6gx25-88-35-019
нет в наличии
Болт М8-6gx25.88.35.019
Количество на схеме: 3
Информация
Болт М8-6gx25.88.35.019
Количество
3
Примечание
ГОСТ 7798-70
38
38
Артикул: Шайба-С-8х1,4-01-019
нет в наличии
Шайба С.8х1,4.01.019
Количество на схеме: 1
Информация
Шайба С.8х1,4.01.019
Количество
1
Примечание
ГОСТ 11371-78
39
39
Артикул: РСМ-100-05-03-700Б
нет в наличии
Механизм переключения
Количество на схеме: 1
Информация
Механизм переключения
Количество
1
40
40
Артикул: Болт-М10-6gx35-88-35-019
нет в наличии
Болт М10-6gx35.88.35.019
Количество на схеме: 6
Информация
Болт М10-6gx35.88.35.019
Количество
6
Примечание
ГОСТ 7798-70
41
41
Артикул: 3518050-46024
нет в наличии
Штифт установочный
Количество на схеме: 2
Информация
Штифт установочный
Количество
2
Группа
Тормоза
Подгруппа
Клапан ускорительный пневмотормозов
Порядковый номер детали
050
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
42
42
Артикул: 54-60948
нет в наличии
Заглушка
Количество на схеме: 1
Информация
Заглушка
Количество
1
43
43
Артикул: Кольцо-016-020-25-2-2
нет в наличии
Кольцо 016-020-25-2-2
Количество на схеме: 1
Информация
Кольцо 016-020-25-2-2
Количество
1
Примечание
ГОСТ 9833-73/ГОСТ 18829-73
  • Грузовые автомобили
  • Автобусы
  • Сельхозтехника
  • Спецтехника
  • Двигатели
Скачать прайс-лист от 22.11.2024 12:00
Специальное предложение от 22.11.2024 13:00
Производители:


  • WEICHAI
  • Автодизель ПАО (ЯМЗ)
  • Тутаевский МЗ
  • ЯЗДА
  • УралАЗ
  • МАЗ
  • АЗПИ
  • BOSCH
  • ММЗ
  • ШААЗ
  • FEDERAL MOGUL
  • ПРАМО
  • Мотордеталь
  • ТАИМ
  • АвтоКрАЗ
  • БЕЛКАРД
  • CZ Strakonice
  • КамАЗ
  • БЗА
  • ЧМЗ
  • BMZ
Новости
Все новости
25 марта 2024
Флагманский седельный тягач «Валдай 45» на выставке «TransRussia»
10 марта 2024
Современные автобусы «CITYMAX 9» и ЛиАЗ-5292 CNG
25 февраля 2024
Серийное производство средних дизельных двигателей повышенной мощности от ЯМЗ
Статьи
Все статьи
Серийное производство газовых двигателей на Ярославском моторном заводе
Гид покупателя по выбору распредвала двигателя
Форсунки дизельных двигателей
Компания
О компании
Реквизиты
Новости
Политика
Магазины
Информация
Условия оплаты
Условия доставки
Гарантия на товар
Обмен и возврат товара
Помощь
Как оформить заказ
Полезные статьи
Бренды
Пункты выдачи
Оставайтесь на связи
  • Вконтакте
  • YouTube
  • Одноклассники
  • Google Plus
Увидели ошибку?
Выделите, нажав Ctrl + Enter
Наши контакты
8-800-700-19-88
sales@din76.ru
г. Ярославль, Ленинградский пр-т 33, ТЦ "ОМЕГА"
2024 © ООО «Динамика 76» - Все права защищены ООО "Динамика 76"
Предложения на сайте не являются публичной офертой.
На сайте обнаружена ошибка

Текст с ошибкой
