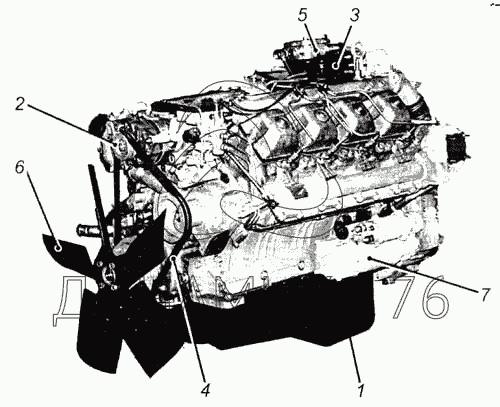

Двигатель на 740.14-300 (Евро 1) (до 2002 г.)

1

740.14

Двигатель

Двигатель в сборе

440

Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

1

740.14

Двигатель

Двигатель в сборе

490

Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

1

740.13

Электрооборудование

Генератор

001

1

740.13

Управление рулевое

Насос гидроусилителя механизма рулевого управления

001

2

740

Система охлаждения

Насос водяной

170

1

1 - Деталь транспортная \n2 - Диаметр шкива 740.1307216-30 насоса 740.1307010-02 больше чем диаметр шкива 740 13-1307216 насоса 740.13-1307010 \n3 - Шкив привода генератора 740.1318160 по диаметру меньше чем шкив 740.13-1318160 \n4 - 7401.1005020-20, 740.11-1005020, 740.13-1005020 - Взаимозаменяемы \n5 - 740.13-3407200-01 и 740.13-3407200-02 - Взаимозаменяемые \n6 - Детали R0-R7 взаимозаменяемые \n7 - 7405.3509003, 7405.3509003-10, 7405.3509003-10 - Взаимозаменяемые \n8 - 3990023 115-02 и S2В/7624ТАЕ/1.00D9 взаимозаменяемы \n9 - 3990023 115-01 и 317809 взаимозаменяемы \n10 - Деталь устанавливается в зависимости от комплектации двигателя. Установка генератора 740.13-3701001 отличается от установки 740.13-3701001-10 генератором и кронштейном генератора. Номинальная мощность генератора 740.3701770-40 установки 740.13-3701001 - 800 Вт, а генератора 740.3701770-30 установки 740.13-3701001-10 - 2 \n11 - Деталь устанавливается в зависимости от комплектации двигателя. Кронштейн генератора 740.3701770-10 больше по длине, чем кронштейн 740.3701770. \n12 - Деталь устанавливается в зависимости от комплектации двигателя. Отличие установки картера маховика 740.13-1002004 от 740.21 -1002004 \nзаключается в разных исполнениях картеров маховика: 740.11-1002310, 7405.1002310. \n13 - Деталь устанавливается в зависимости от комплектации двигателя. На двигатель 740.13-260 устанавливаются следующие виды картера маховика - 740.11-1002310 и 7405-1002310. Картер маховика в сборе 740.11-1002310 отличается от 7405.1002310: \n1. Конструкцией картера маховика. \n2. Манжетой. \nВ левой части картера маховика 740.11-1002312 выполнен прилив с фланцем и люком для установки коробки отбора мощности от двигателя. Манжета 7405.1005160 отличается конструктивно от 740.1005160-01. Также манжета 7405.1005160 подвергается формовке кромок, а 740.1005160-01-нет. Манжеты взаимозаменяемые. \n14 - Деталь устанавливается в зависимости от комплектации двигателя. На двигатель 740.11-240 могут устанавливаться следующие виды блоков цилиндров. 7403.1002010-10, 740.21-1002010, а на двигатель 740.13-260-блоки 740.13-1002010, 740.21-1002010. \nБлок цилиндров 7403.1002010-10 отличается от 740.21-1002010: \n1. Конструкцией направляющих толкателей. \n2. Размером отверстий под масляные каналы. \nВ блоке цилиндров 7403.1002010-10 направляющие толкателей выполнены раздельно от блока и крепятся к нему болтами, а в блоке цилиндров 740.21-1002010 направляющие толкателей отливаются заодно с блоком. Диаметр отверстий под масляные каналы блока цилиндров 740.21-1002010 увеличен по сравнению с отверстиями под масляные каналы блока 7403-1002010-10. \nБлок цилиндров 740.21-1002010 отличается от 740.13-1002010: \n1. Гильзой цилиндра. \n2. Посадками крышек коренных подшипников. \n3. Центрированием крышек коренных подшипников. \nВ блок цилиндров 740.21-1002010 устанавливаются гильзы цилиндров 7406.1002021, которые подвергнуты объемному упрочнению. Гильзы цилиндров 740.13-1002021 блока 740.13-1002010 термообработке не подвергнуты. Гильзы 7406.1002021 предназначены для работы в более нагруженном режиме. Кроме того, в блоке цилиндров 740.13-1002010 отсутствует антикавитационное кольцо в нижнем уплотнении гильзы. \nКрышки коренных подшипников блока 740.21-1002010 по верхнему посадочному поясу устанавливаются с натягом, а пояс под стяжные болты выполнен по скользящей посадке. У блока цилиндров 740.13-1002010 наоборот: верхний посадочный пояс крышек коренных подшипников устанавливается по скользящей посадке, а пояс под стяжные болты - с натягом. \nКонструкцией блока цилиндров 740.21-1002010 предусмотрено дополнительное центрирование крышек коренных подшипников по горизонтальным штифтам. В блоке 740.13-1002010 дополнительное центрирование крышек коренных подшипников отсутствует. \n15 - Деталь устанавливается в зависимости от комплектации двигателя. Комплект поршня с шатуном и кольцами 740.13-1004010-40 отличается от комплекта 740.30-1004010-40: \n1. поршнем. \n2. шатуном. \nПоршень 740.30-1004015-40 комплекта 740.30-1004010-40 подвергается проверке ультразвуком на наличие трещин. А поршень 740.13-1004015-40 комплекта 740.13-1004010-40 такую проверку не проходит. Поршни взаимозаменяемы. \nПоковка шатуна 740.1004045-05 комплекта 740.30-1004010-40 выполняется в ином режиме, чем шатуна 740.1004045 комплекта 740.13-1004010-40. Шатуны выполнены из разного материала, в результате чего шатун 740.1004045-05 более прочен. Шатуны взаимозаменяемы. \n16 - Деталь устанавливается в зависимости от комплектации двигателя, комплект входит в состав поршня 740.30-1005010-40 \n17 - Деталь устанавливается в зависимости от комплектации двигателя, комплект входит в состав поршня 740.30-1005010-41 \n18 - Деталь устанавливается в зависимости от комплектации двигателя, комплект входит в состав поршня 740.30-1005010-40 также может входить в состав поршня 740.30-1005010-41 \n19 - Деталь устанавливается в зависимости от комплектации двигателя. В зависимости от типа автомобиля двигатель 740.11-240, 740.13-260 комплектуется разными масляными картерами и трубками указателя уровня масла. \nНа полноприводный автомобиль устанавливается масляный картер 740.1009010-10 с маслораспределительным желобом и трубкой указателя уровня масла 740.1009048-50. Трубка указателя уровня масла 740.1009048-50 больше по длине трубки 740.1009048-40, устанавливаемой вместе с масляным картером 740.1009010. \n20 - Деталь устанавливается в зависимости от комплектации двигателя. В зависимости от типа автомобиля на двигатели 740.11-240, 740.13-260 устанавливается насос масляный с маслозаборником двух видов - 740.11-1011005, 740.11-1011005-10. На полноприводные автомобили устанавливается масляный насос с маслозаборником 740.11-1011005-10, а на не полноприводные - 740.11-1011005. Они различаются формой маслозаборников. Масляные насосы одинаковые. \n21 - Деталь устанавливается в зависимости от комплектации двигателя, установка системы впуска 740.13-1115000 применяется на КАМАЗе с кабиной без спального места и с турбокомпрессорами, находящимися на разных уровнях. \n22 - Деталь устанавливается в зависимости от комплектации двигателя, установка системы впуска 740.13-1115000-10 применяется на КАМАЗе с кабиной со спальным местом и с турбокомпрессорами, находящимися на одном уровне. \n23 - Деталь устанавливается в зависимости от комплектации двигателя, применяется на КАМАЗе с кабиной без спального места и с турбокомпрессорами, находящимися на одном уровне, и на КАМАЗе с кабиной без спального места и с турбокомпрессорами, находящимися на разных уровнях. \n24 - Деталь устанавливается в зависимости от комплектации двигателя. 317810, S2В/7624ТАЕ/1.00D9 и 3990023115-02 взаимозаменяемые, устанавливается не во всех модификациях \n25 - Деталь устанавливается в зависимости от комплектации двигателя, устанавливается не во всех модификациях \n26 - Деталь устанавливается в зависимости от комплектации двигателя. 3990023 115-01 и 317809 взаимозаменяемы, устанавливается не во всех модификациях \n27 - Деталь устанавливается в зависимости от комплектации двигателя \n28 - 740.21-1308012 и 7405.1308012 взаимозаменяемы \n29 - 4310-3407200-01 и 4310-3407200-02 взаимозаменяемы \n30 - 740.3509290 и 740.3509290-10 взаимозаменяемы \n31 - 53205-3509015 и 18-3509015 взаимозаменяемы \n32 - 7405.1000106-42, 740.30-1000106-01 и 740.30-1000106 взаимозаменяемы \n33 - 7406.1004030 и К005260760 взаимозаменяемы \n34 - 7406.1004032-10 и К005388690 взаимозаменяемы \n35 - 7406.1004034 и К035423690 взаимозаменяемы \n36 - 740.13-1000128 и 740.13-1000128-01 взаимозаменяемы \n37 - 7406.1002021 и 740.13-1002021 взаимозаменяемы \n38 - 740.1005184 и 740.1005184-01 взаимозаменяемы, изготовлены из различного материала \n39 - 740.1005183 и 740.1005183-01 взаимозаменяемы, изготовлены из различного материала \n40 - 740.21-1005070-02 и 740.21-1005070 взаимозаменяемы \n41 - 740.1003214-01 и 740.1003214-03 взаимозаменяемы \n42 - В головке цилиндра места под опорные болты крепления крышки головки диаметром 30 мм подвергается лазерному упрочнению \n43 - Головка цилиндра такому упрочнению не подвергается \n44 - 7405.1017040 и 7405.1017040-02 взаимозаменяемы \n45 - 333.1121045 и 333.1121045-10 взаимозаменяемы \n46 - 333.1121052 и 333.1121052-10 взаимозаменяемы \n47 - 333.1121054 и 333.1121054-10 взаимозаменяемы \n48 - 333.1121040 и 333.1121040-01 взаимозаменяемы \n49 - установка системы впуска применяется на КАМАЗе с кабиной без спального места и с турбокомпрессорами, находящимися на одном уровне

7405

Тормоза

Компрессор пневмотормозов

003

1

2

7405

Тормоза

Компрессор пневмотормозов

003

Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

1

740.21

Система охлаждения

Вентилятор

012

1

СТ142Б1

Электрооборудование

Стартер

000
