3501-22-1-05СП Гусеница на ТГ-503Я (до 2006 г.)

Справочник
Главная
-
Автокаталог
-
Спецтехника
-
Промтрактор
-
ТГ-503Я
Справочный каталог

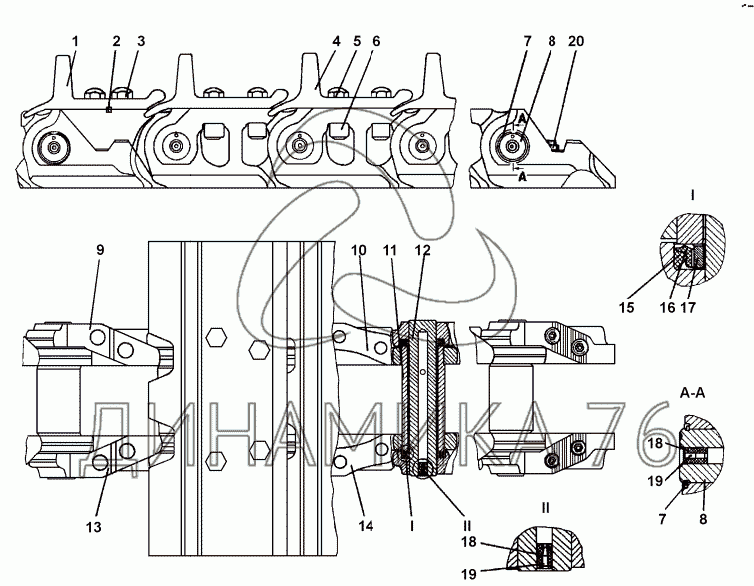

3501-22-1-05СП Гусеница — ТГ-503Я:

3501-22-1-05СП(SP) 403-22-100СП(SP) 1 2 3 4 5 6 7 7 8 8 9 10 11 12 13 14 15 16 17 18 18 19 19 20
в наличии
нет в наличии
масштаб

В наличии
Нет в наличии

Перечень комплектующих от 3501-22-1-05СП Гусеница на ТГ-503Я

Схемы запчастей предназначены для справочных целей! Мы продаем не все запчасти от 3501-22-1-05СП Гусеница на ТГ-503Я, представленные в этом списке.
Наличие на складах по деталям с ценой смотрите в карточке товара.
Артикул: 3501-22-1-05СП(SP)
нет в наличии
Гусеница
Количество на схеме: ;;;
Информация
Гусеница
Количество
;;;
Артикул: 403-22-100СП(SP)
нет в наличии
Уплотнение
Количество на схеме: 96
Информация
Уплотнение
Количество
96
Примечание
(состоит из деталей поз.15, 16)
1
1
Артикул: 405-22-2
нет в наличии
Башмак
Количество на схеме: 1
Информация
Башмак
Количество
1
2
2
Артикул: 700-34-2062
нет в наличии
Шпонка 2-10х8х50 ГОСТ 23360-78
Количество на схеме: 2
Информация
Шпонка 2-10х8х50 ГОСТ 23360-78
Количество
2
Примечание
ГОСТ 23360-78
3
3
Артикул: 28-5905
нет в наличии
Болт
Количество на схеме: 4
Информация
Болт
Количество
4
4
4
Артикул: 405-22-1
нет в наличии
Башмак
Количество на схеме: 47
Информация
Башмак
Количество
47
5
5
Артикул: 28-5906
нет в наличии
Болт
Количество на схеме: 188
Информация
Болт
Количество
188
6
6
Артикул: 30-5370-01
нет в наличии
Гайка
Количество на схеме: 188
Информация
Гайка
Количество
188
7
7
Артикул: 58-5520
нет в наличии
Кольцо
Количество на схеме: 2
Информация
Кольцо
Количество
2
8
8
Артикул: 403-22-16
нет в наличии
Палец замыкающий
Количество на схеме: 1
Информация
Палец замыкающий
Количество
1
9
9
Артикул: 3501-22-18СП(SP)
нет в наличии
Звено замыкающее
Количество на схеме: 1
Информация
Звено замыкающее
Количество
1
10
10
Артикул: 3501-22-1
нет в наличии
Звено
Количество на схеме: 47
Информация
Звено
Количество
47
11
11
Артикул: 403-22-9
нет в наличии
Втулка
Количество на схеме: 48
Информация
Втулка
Количество
48
12
12
Артикул: 403-22-10
нет в наличии
Палец
Количество на схеме: 47
Информация
Палец
Количество
47
13
13
Артикул: 3501-22-19СП(SP)
нет в наличии
Звено замыкающее
Количество на схеме: 1
Информация
Звено замыкающее
Количество
1
14
14
Артикул: 3501-22-2
нет в наличии
Звено
Количество на схеме: 47
Информация
Звено
Количество
47
15
15
Артикул: 40-0130
нет в наличии
Кольцо нажимное
Количество на схеме: 96
Информация
Кольцо нажимное
Количество
96
16
16
Артикул: 403-22-11СП(SP)
нет в наличии
Кольцо уплотнительное
Количество на схеме: 96
Информация
Кольцо уплотнительное
Количество
96
17
17
Артикул: 403-22-11
нет в наличии
Втулка распорная
Количество на схеме: 96
Информация
Втулка распорная
Количество
96
18
18
Артикул: 40-0128
нет в наличии
Пробка
Количество на схеме: 48
Информация
Пробка
Количество
48
19
19
Артикул: 44-0017
нет в наличии
Заглушка
Количество на схеме: 48
Информация
Заглушка
Количество
48
20
20
Артикул: 44-0066
нет в наличии
Заглушка
Количество на схеме: 4
Информация
Заглушка
Количество
4
  • Грузовые автомобили
  • Автобусы
  • Сельхозтехника
  • Спецтехника
  • Двигатели
Скачать прайс-лист от 21.11.2024 16:00
Специальное предложение от 21.11.2024 17:00
Производители:


  • WEICHAI
  • Автодизель ПАО (ЯМЗ)
  • Тутаевский МЗ
  • ЯЗДА
  • УралАЗ
  • МАЗ
  • АЗПИ
  • BOSCH
  • ММЗ
  • ШААЗ
  • FEDERAL MOGUL
  • ПРАМО
  • Мотордеталь
  • ТАИМ
  • АвтоКрАЗ
  • БЕЛКАРД
  • CZ Strakonice
  • КамАЗ
  • БЗА
  • ЧМЗ
  • BMZ
Новости
Все новости
25 марта 2024
Флагманский седельный тягач «Валдай 45» на выставке «TransRussia»
10 марта 2024
Современные автобусы «CITYMAX 9» и ЛиАЗ-5292 CNG
25 февраля 2024
Серийное производство средних дизельных двигателей повышенной мощности от ЯМЗ
Статьи
Все статьи
Серийное производство газовых двигателей на Ярославском моторном заводе
Гид покупателя по выбору распредвала двигателя
Форсунки дизельных двигателей
Компания
О компании
Реквизиты
Новости
Политика
Магазины
Информация
Условия оплаты
Условия доставки
Гарантия на товар
Обмен и возврат товара
Помощь
Как оформить заказ
Полезные статьи
Бренды
Пункты выдачи
Оставайтесь на связи
  • Вконтакте
  • YouTube
  • Одноклассники
  • Google Plus
Увидели ошибку?
Выделите, нажав Ctrl + Enter
Наши контакты
8-800-700-19-88
sales@din76.ru
г. Ярославль, Ленинградский пр-т 33, ТЦ "ОМЕГА"
2024 © ООО «Динамика 76» - Все права защищены ООО "Динамика 76"
Предложения на сайте не являются публичной офертой.
На сайте обнаружена ошибка

Текст с ошибкой
