313502-26-1СП Установка гидросистемы на ТГ-503Я (до 2006 г.)

Справочник
Главная
-
Автокаталог
-
Спецтехника
-
Промтрактор
-
ТГ-503Я
Справочный каталог

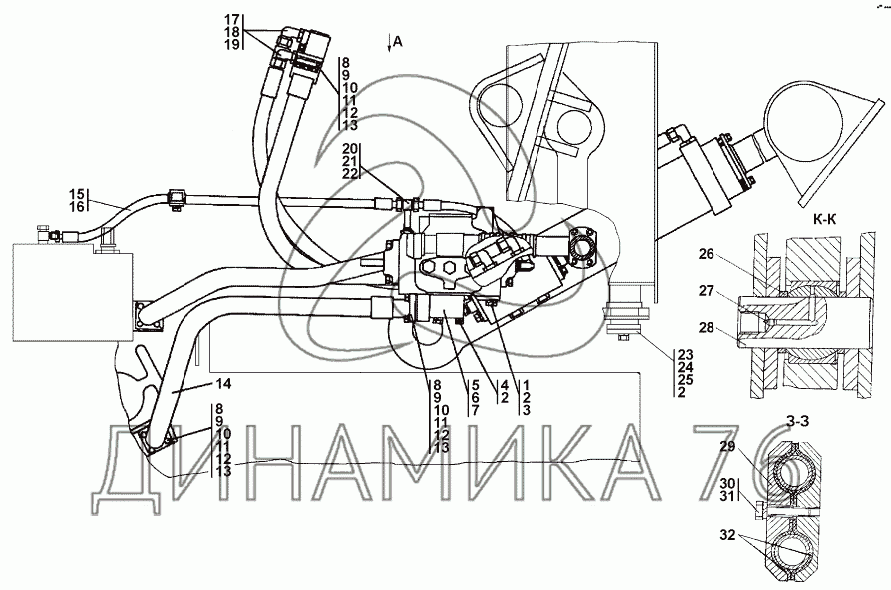

313502-26-1СП Установка гидросистемы — ТГ-503Я:

313502-26-1-20СП(SP) 313502-26-1СП(SP) 1 1 2 2 2 3 3 4 4 5 5 6 7 8 8 8 8 9 9 9 10 10 10 11 11 11 12 12 12 13 13 13 13 14 14 15 15 16 17 18 18 19 19 20 20 21 22 22 23 24 25 25 26 27 27 28 29 29 30 31 32 32
в наличии
нет в наличии
масштаб

В наличии
Нет в наличии

Перечень комплектующих от 313502-26-1СП Установка гидросистемы на ТГ-503Я

Схемы запчастей предназначены для справочных целей! Мы продаем не все запчасти от 313502-26-1СП Установка гидросистемы на ТГ-503Я, представленные в этом списке.
Наличие на складах по деталям с ценой смотрите в карточке товара.
Артикул: 313502-26-1-20СП(SP)
нет в наличии
Установка гидросистемы
Количество на схеме: ;;;
Информация
Установка гидросистемы
Количество
;;;
Артикул: 313502-26-1СП(SP)
нет в наличии
Установка гидросистемы
Количество на схеме: ;;;
Информация
Установка гидросистемы
Количество
;;;
1
1
Артикул: 28-0535
нет в наличии
Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70
Количество на схеме: 5
Информация
Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70
Количество
5
Примечание
ГОСТ 7795-70
1
1
Артикул: 28-0535-20
нет в наличии
Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70
Количество на схеме: 5
Информация
Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70
Количество
5
Примечание
ГОСТ 7795-70
2
2
Артикул: Шайба-16-OT
нет в наличии
Шайба 16 OT
Количество на схеме: 30
Информация
Шайба 16 OT
Количество
30
Примечание
ГОСТ 6402-70
3
3
Артикул: 31-0270
нет в наличии
Шайба 16 ГОСТ 11371-78
Количество на схеме: 4
Информация
Шайба 16 ГОСТ 11371-78
Количество
4
Примечание
ГОСТ 11371-78
3
3
Артикул: 31-0270-20
нет в наличии
Шайба 16.0Т.10.0221 ГОСТ 11371-78
Количество на схеме: 4
Информация
Шайба 16.0Т.10.0221 ГОСТ 11371-78
Количество
4
Примечание
ГОСТ 11371-78
4
4
Артикул: 28-0566
нет в наличии
Болт M12x1,5-6gx85
Количество на схеме: 8
Информация
Болт M12x1,5-6gx85
Количество
8
Примечание
ГОСТ 7795-70
4
4
Артикул: 28-0566-20
нет в наличии
Болт M12x1,5-6gx85
Количество на схеме: 8
Информация
Болт M12x1,5-6gx85
Количество
8
Примечание
ГОСТ 7795-70
5
5
Артикул: 3501-26-197
нет в наличии
Фланец
Количество на схеме: 2
Информация
Фланец
Количество
2
5
5
Артикул: 3501-26-197-20
нет в наличии
Фланец
Количество на схеме: 2
Информация
Фланец
Количество
2
6
6
Артикул: 44-0005
нет в наличии
Шайба защитная
Количество на схеме: 4
Информация
Шайба защитная
Количество
4
7
7
Артикул: 042-050-46-2-51-1688
нет в наличии
Кольцо 042-050-46-2-51-1688
Количество на схеме: 4
Информация
Кольцо 042-050-46-2-51-1688
Количество
4
Примечание
ТУ2531-260-00149245-00
8
8
Артикул: 2501-26-83
нет в наличии
Фланец
Количество на схеме: 12
Информация
Фланец
Количество
12
8
8
Артикул: 2501-26-83-20
нет в наличии
Фланец
Количество на схеме: 12
Информация
Фланец
Количество
12
9
9
Артикул: 44-0038
нет в наличии
Кольцо защитное
Количество на схеме: 6
Информация
Кольцо защитное
Количество
6
10
10
Артикул: Болт-M12x1,25-6gx35
нет в наличии
Болт M12x1,25-6gx35
Количество на схеме: 24
Информация
Болт M12x1,25-6gx35
Количество
24
Примечание
ГОСТ 7795-70
11
11
Артикул: Шайба-12-OT
нет в наличии
Шайба 12 OT
Количество на схеме: 33
Информация
Шайба 12 OT
Количество
33
Примечание
ГОСТ 6402-70
12
12
Артикул: 032-038-36-2-51-1688
нет в наличии
Кольцо 032-038-36-2-51-1688
Количество на схеме: 6
Информация
Кольцо 032-038-36-2-51-1688
Количество
6
Примечание
ТУ2531-260-00149245-00
13
13
Артикул: 31-0210
нет в наличии
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Количество на схеме: 12
Информация
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Количество
12
Примечание
ГОСТ 11371-78
13
13
Артикул: 31-0210-20
нет в наличии
Шайба 12х2 ГОСТ 11371-78
Количество на схеме: 12
Информация
Шайба 12х2 ГОСТ 11371-78
Количество
12
Примечание
ГОСТ 11371-78
14
14
Артикул: 3501-26-177-12-20СП--20(SP)
нет в наличии
Рукав d.25
Количество на схеме: 1
Информация
Рукав d.25
Количество
1
14
14
Артикул: 3501-26-177-12СП(SP)
нет в наличии
Рукав d.25
Количество на схеме: 1
Информация
Рукав d.25
Количество
1
15
15
Артикул: 404-26-213-04-20СП--20(SP)
нет в наличии
Рукав
Количество на схеме: 1
Информация
Рукав
Количество
1
15
15
Артикул: 404-26-213-04СП(SP)
нет в наличии
Рукав
Количество на схеме: 1
Информация
Рукав
Количество
1
16
16
Артикул: 012-016-25-2-51-1688
нет в наличии
Кольцо 012-016-25-2-51-1688
Количество на схеме: 4
Информация
Кольцо 012-016-25-2-51-1688
Количество
4
Примечание
ТУ2531-260-00149245-00
17
17
Артикул: 021-027-36-2-51-1688
нет в наличии
Кольцо 021-027-36-2-51-1688
Количество на схеме: 6
Информация
Кольцо 021-027-36-2-51-1688
Количество
6
Примечание
ТУ2531-260-00149245-00
18
18
Артикул: Н-036-23-072
нет в наличии
Контргайка
Количество на схеме: 6
Информация
Контргайка
Количество
6
18
18
Артикул: Н-036-23-072-01
нет в наличии
Контргайка
Количество на схеме: 6
Информация
Контргайка
Количество
6
19
19
Артикул: Н-036-23-091
нет в наличии
Угольник ввертной
Количество на схеме: 6
Информация
Угольник ввертной
Количество
6
19
19
Артикул: Н-036-23-091-01
нет в наличии
Угольник ввертной
Количество на схеме: 6
Информация
Угольник ввертной
Количество
6
20
20
Артикул: 312501-26-19-20СП--20(SP)
нет в наличии
Тройник
Количество на схеме: 1
Информация
Тройник
Количество
1
Покрытие
без покрытия
20
20
Артикул: 312501-26-19СП(SP)
нет в наличии
Тройник
Количество на схеме: 1
Информация
Тройник
Количество
1
Покрытие
без покрытия
21
21
Артикул: 018-022-25-2-51-1688
нет в наличии
Кольцо 018-022-25-2-51-1688
Количество на схеме: 2
Информация
Кольцо 018-022-25-2-51-1688
Количество
2
Примечание
ТУ2531-260-00149245-00
22
22
Артикул: Н-036-23-022
нет в наличии
Контргайка
Количество на схеме: 2
Информация
Контргайка
Количество
2
22
22
Артикул: Н-036-23-022-01
нет в наличии
Контргайка
Количество на схеме: 2
Информация
Контргайка
Количество
2
23
23
Артикул: 2501-25-37СП(SP)
нет в наличии
Амортизатор
Количество на схеме: 8
Информация
Амортизатор
Количество
8
24
24
Артикул: 1101-25-36
нет в наличии
Накладка
Количество на схеме: 4
Информация
Накладка
Количество
4
25
25
Артикул: 28-0570
нет в наличии
Болт М16х1,5-6gх105 ГОСТ 7796-70
Количество на схеме: 4
Информация
Болт М16х1,5-6gх105 ГОСТ 7796-70
Количество
4
Примечание
ГОСТ 7795-70
25
25
Артикул: 28-0570-20
нет в наличии
Болт М16х1,5-6gх105 ГОСТ 7796-70
Количество на схеме: 4
Информация
Болт М16х1,5-6gх105 ГОСТ 7796-70
Количество
4
Примечание
ГОСТ 7795-70
26
26
Артикул: 011501-97-1-02
нет в наличии
Кольцо
Количество на схеме: 4
Информация
Кольцо
Количество
4
Покрытие
без покрытия
27
27
Артикул: 1-2-Kд6xp
нет в наличии
Масленка 1.2.Kд6xp
Количество на схеме: 2
Информация
Масленка 1.2.Kд6xp
Количество
2
Примечание
ГОСТ 19853-74
27
27
Артикул: 1-2-Ц6
нет в наличии
Масленка 1.2.Ц6
Количество на схеме: 2
Информация
Масленка 1.2.Ц6
Количество
2
Примечание
ГОСТ 19853-74
28
28
Артикул: 312501-26-156-01
нет в наличии
Ось
Количество на схеме: 2
Информация
Ось
Количество
2
Покрытие
без покрытия
29
29
Артикул: 312501-26-141
нет в наличии
Бугель
Количество на схеме: 2
Информация
Бугель
Количество
2
Покрытие
без покрытия
29
29
Артикул: 312501-26-141-20
нет в наличии
Бугель
Количество на схеме: 2
Информация
Бугель
Количество
2
Покрытие
30
30
Артикул: Болт-M8-6gx45
нет в наличии
Болт M8-6gx45
Количество на схеме: 2
Информация
Болт M8-6gx45
Количество
2
Примечание
ГОСТ 7795-70
31
31
Артикул: Шайба-8T
нет в наличии
Шайба 8T
Количество на схеме: 2
Информация
Шайба 8T
Количество
2
Примечание
ГОСТ 6402-70
32
32
Артикул: 312501-26-155
нет в наличии
Прокладка
Количество на схеме: 4
Информация
Прокладка
Количество
4
Покрытие
без покрытия
32
32
Артикул: 312501-26-155-20
нет в наличии
Прокладка
Количество на схеме: 4
Информация
Прокладка
Количество
4
Покрытие
  • Грузовые автомобили
  • Автобусы
  • Сельхозтехника
  • Спецтехника
  • Двигатели
Скачать прайс-лист от 21.11.2024 16:00
Специальное предложение от 21.11.2024 17:00
Производители:


  • WEICHAI
  • Автодизель ПАО (ЯМЗ)
  • Тутаевский МЗ
  • ЯЗДА
  • УралАЗ
  • МАЗ
  • АЗПИ
  • BOSCH
  • ММЗ
  • ШААЗ
  • FEDERAL MOGUL
  • ПРАМО
  • Мотордеталь
  • ТАИМ
  • АвтоКрАЗ
  • БЕЛКАРД
  • CZ Strakonice
  • КамАЗ
  • БЗА
  • ЧМЗ
  • BMZ
Новости
Все новости
25 марта 2024
Флагманский седельный тягач «Валдай 45» на выставке «TransRussia»
10 марта 2024
Современные автобусы «CITYMAX 9» и ЛиАЗ-5292 CNG
25 февраля 2024
Серийное производство средних дизельных двигателей повышенной мощности от ЯМЗ
Статьи
Все статьи
Серийное производство газовых двигателей на Ярославском моторном заводе
Гид покупателя по выбору распредвала двигателя
Форсунки дизельных двигателей
Компания
О компании
Реквизиты
Новости
Политика
Магазины
Информация
Условия оплаты
Условия доставки
Гарантия на товар
Обмен и возврат товара
Помощь
Как оформить заказ
Полезные статьи
Бренды
Пункты выдачи
Оставайтесь на связи
  • Вконтакте
  • YouTube
  • Одноклассники
  • Google Plus
Увидели ошибку?
Выделите, нажав Ctrl + Enter
Наши контакты
8-800-700-19-88
sales@din76.ru
г. Ярославль, Ленинградский пр-т 33, ТЦ "ОМЕГА"
2024 © ООО «Динамика 76» - Все права защищены ООО "Динамика 76"
Предложения на сайте не являются публичной офертой.
На сайте обнаружена ошибка

Текст с ошибкой
