6HTC01 Схема подключения гидробака на Versatile серии HHT (до 2008 г.)

Справочник
Главная
-
Автокаталог
-
Сельхозтехника
-
Versatile
-
Versatile серии HHT
Справочный каталог

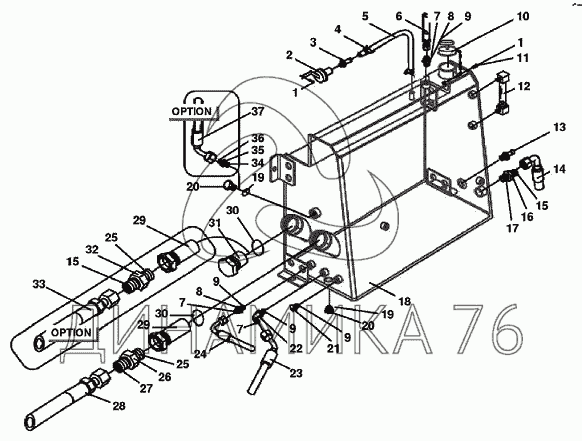

6HTC01 Схема подключения гидробака — Versatile серии HHT:

1 1 2 3 4 5 6 7 7 7 8 8 9 9 9 9 10 11 12 13 14 15 15 16 17 18 19 19 20 20 21 22 23 24 25 25 26 27 28 29 29 30 30 31 32 33 34 35 36 37
в наличии
нет в наличии
масштаб

В наличии
Нет в наличии

Перечень комплектующих от 6HTC01 Схема подключения гидробака на Versatile серии HHT

Схемы запчастей предназначены для справочных целей! Мы продаем не все запчасти от 6HTC01 Схема подключения гидробака на Versatile серии HHT, представленные в этом списке.
Наличие на складах по деталям с ценой смотрите в карточке товара.
1
1
Артикул: 9804255
нет в наличии
Болт M6x16 Cl-8.8 Pl
Количество на схеме: 2
Информация
Болт M6x16 Cl-8.8 Pl
Количество
2
Подгруппа
9804
Порядковый номер детали
255
2
2
Артикул: 9704438
нет в наличии
Клапан
Количество на схеме: 1
Информация
Клапан
Количество
1
Подгруппа
9704
Порядковый номер детали
438
3
3
Артикул: 86010532
нет в наличии
Шланговое соединение 5/8x1/2NPT
Количество на схеме: 1
Информация
Шланговое соединение 5/8x1/2NPT
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Надрамник платформы
Порядковый номер детали
053
4
4
Артикул: V21193
нет в наличии
Хомут
Количество на схеме: 2
Информация
Хомут
Количество
2
5
5
Артикул: 86010608
нет в наличии
Шланг высокого давления 5/8x900
Количество на схеме: 1
Информация
Шланг высокого давления 5/8x900
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Надрамник платформы
Порядковый номер детали
060
6
6
Артикул: 86032876
нет в наличии
Рукав 1/2dmх400мм 100r1
Количество на схеме: 1
Информация
Рукав 1/2dmх400мм 100r1
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Гидроподъемник
Порядковый номер детали
287
7
7
Артикул: 9992298
нет в наличии
Кольцо уплотнительное 0.489 IDX0.070 THK BUNA
Количество на схеме: 3
Информация
Кольцо уплотнительное 0.489 IDX0.070 THK BUNA
Количество
3
Подгруппа
9992
Порядковый номер детали
298
8
8
Артикул: 9992305
нет в наличии
Штуцер 1-3/6orfsx3/4orb
Количество на схеме: 2
Информация
Штуцер 1-3/6orfsx3/4orb
Количество
2
Подгруппа
9992
Порядковый номер детали
305
9
9
Артикул: 128825
нет в наличии
Кольцо уплотнительное 0.644 IDX0.087 THK BUNA
Количество на схеме: 4
Информация
Кольцо уплотнительное 0.644 IDX0.087 THK BUNA
Количество
4
Покрытие
без покрытия
10
10
Артикул: 9705728
нет в наличии
Колпачок патрубка наливного
Количество на схеме: 1
Информация
Колпачок патрубка наливного
Количество
1
Подгруппа
9705
Порядковый номер детали
728
11
11
Артикул: 86514335
нет в наличии
Контргайка с нейлоновой вставкой M6 класс 10 PL
Количество на схеме: 1
Информация
Контргайка с нейлоновой вставкой M6 класс 10 PL
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
8651
Порядковый номер детали
433
12
12
Артикул: 9705718
нет в наличии
Стекло смотровое уровня масла
Количество на схеме: 1
Информация
Стекло смотровое уровня масла
Количество
1
Подгруппа
9705
Порядковый номер детали
718
13
13
Артикул: 9824802
нет в наличии
Датчик температуры двигателя и трансмиссии
Количество на схеме: 1
Информация
Датчик температуры двигателя и трансмиссии
Количество
1
Подгруппа
9824
Порядковый номер детали
802
14
14
Артикул: 86032870
нет в наличии
Рукав 1dmх550мм 100r1
Количество на схеме: 1
Информация
Рукав 1dmх550мм 100r1
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Гидроподъемник
Порядковый номер детали
287
15
15
Артикул: 9824050
нет в наличии
Кольцо уплотнительное 0.926 IDX0.070 THK BU
Количество на схеме: 2
Информация
Кольцо уплотнительное 0.926 IDX0.070 THK BU
Количество
2
Подгруппа
9824
Порядковый номер детали
050
16
16
Артикул: 9824055
нет в наличии
Штуцер 1-7/16orfsx1-5/16orb
Количество на схеме: 1
Информация
Штуцер 1-7/16orfsx1-5/16orb
Количество
1
Подгруппа
9824
Порядковый номер детали
055
17
17
Артикул: 167268
нет в наличии
Кольцо уплотнительное HYD/F 1.171IDx0.116TH
Количество на схеме: 1
Информация
Кольцо уплотнительное HYD/F 1.171IDx0.116TH
Количество
1
Покрытие
без покрытия
18
18
Артикул: 86031877
нет в наличии
Гидробак HHP-L4wd
Количество на схеме: 1
Информация
Гидробак HHP-L4wd
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Гидроподъемник
Порядковый номер детали
187
19
19
Артикул: 167266
нет в наличии
Кольцо уплотнительное вн. O 0.924xтолщина 0.116
Количество на схеме: 2
Информация
Кольцо уплотнительное вн. O 0.924xтолщина 0.116
Количество
2
Покрытие
без покрытия
20
20
Артикул: 163410
нет в наличии
Пробка 1-1/16orb
Количество на схеме: 2
Информация
Пробка 1-1/16orb
Количество
2
Покрытие
без покрытия
21
21
Артикул: 214389
нет в наличии
Пробка 7/8, 3/4dm 16unf-2A
Количество на схеме: 1
Информация
Пробка 7/8, 3/4dm 16unf-2A
Количество
1
Покрытие
без покрытия
22
22
Артикул: 86512032
нет в наличии
Фитинг 45, 3/4orb 13/16ofs
Количество на схеме: 1
Информация
Фитинг 45, 3/4orb 13/16ofs
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
8651
Порядковый номер детали
203
23
23
Артикул: 86032832
нет в наличии
Рукав 1/2dmх2125мм 100r1
Количество на схеме: 1
Информация
Рукав 1/2dmх2125мм 100r1
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Гидроподъемник
Порядковый номер детали
283
24
24
Артикул: 86032866
нет в наличии
Рукав 1/2dmх3050мм 100r17
Количество на схеме: 1
Информация
Рукав 1/2dmх3050мм 100r17
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Гидроподъемник
Порядковый номер детали
286
25
25
Артикул: 570186
нет в наличии
Кольцо уплотнительное 1.60 IDX1.88 THK NITR
Количество на схеме: 2
Информация
Кольцо уплотнительное 1.60 IDX1.88 THK NITR
Количество
2
Покрытие
без покрытия
26
26
Артикул: 9840325
нет в наличии
Штуцер 1-11/16orfs 1-5/8orb
Количество на схеме: 1
Информация
Штуцер 1-11/16orfs 1-5/8orb
Количество
1
Подгруппа
9840
Порядковый номер детали
325
27
27
Артикул: 9824050
нет в наличии
Кольцо уплотнительное 0.926 IDX0.070 THK BU
Количество на схеме: 1
Информация
Кольцо уплотнительное 0.926 IDX0.070 THK BU
Количество
1
Подгруппа
9824
Порядковый номер детали
050
28
28
Артикул: 86032851
нет в наличии
Рукав 1.25dmх2700мм 100r1
Количество на схеме: 1
Информация
Рукав 1.25dmх2700мм 100r1
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Гидроподъемник
Порядковый номер детали
285
29
29
Артикул: 86032678
нет в наличии
Фильтр всасывающей линии гидробака
Количество на схеме: 1
Информация
Фильтр всасывающей линии гидробака
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Гидроподъемник
Порядковый номер детали
267
30
30
Артикул: 9846875
нет в наличии
Кольцо уплотнительное 2.327 IDX0.114 THK BUNA
Количество на схеме: 1
Информация
Кольцо уплотнительное 2.327 IDX0.114 THK BUNA
Количество
1
Подгруппа
9846
Порядковый номер детали
875
31
31
Артикул: 86033651
нет в наличии
Пробка 32-Orb, 2-1/2x12 Unf-2A
Количество на схеме: 1
Информация
Пробка 32-Orb, 2-1/2x12 Unf-2A
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Гидроподъемник
Порядковый номер детали
365
32
32
Артикул: 86033262
нет в наличии
Штуцер 1-7/16orfs 1-5/8orb
Количество на схеме: 1
Информация
Штуцер 1-7/16orfs 1-5/8orb
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Гидроподъемник
Порядковый номер детали
326
33
33
Артикул: 86033144
нет в наличии
Рукав 3/4dmх2525мм 100r1
Количество на схеме: 1
Информация
Рукав 3/4dmх2525мм 100r1
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Гидроподъемник
Порядковый номер детали
314
34
34
Артикул: NA
нет в наличии
Отсутствует спецификация для данного чертежа
Количество на схеме: 1
Информация
Отсутствует спецификация для данного чертежа
Количество
1
35
35
Артикул: 86033233
нет в наличии
Клапан гидравлический, 5-Psi, 1.188orfs 1.062orb 12un-2A
Количество на схеме: 1
Информация
Клапан гидравлический, 5-Psi, 1.188orfs 1.062orb 12un-2A
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Гидроподъемник
Порядковый номер детали
323
36
36
Артикул: 9991976
нет в наличии
Кольцо уплотнительное 0.739 IDX0.070 THK BUNA
Количество на схеме: 1
Информация
Кольцо уплотнительное 0.739 IDX0.070 THK BUNA
Количество
1
Подгруппа
9991
Порядковый номер детали
976
37
37
Артикул: 86033153
нет в наличии
Рукав 3/4dmх1500мм 100r1
Количество на схеме: 1
Информация
Рукав 3/4dmх1500мм 100r1
Количество
1
Группа
Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа
Гидроподъемник
Порядковый номер детали
315
  • Грузовые автомобили
  • Автобусы
  • Сельхозтехника
  • Спецтехника
  • Двигатели
Получить оптовый прайс-лист
Скачать прайс-лист от 06.02.2026 08:00
Специальное предложение от 06.02.2026 09:00
Производители:


  • WEICHAI
  • Автодизель ПАО (ЯМЗ)
  • Тутаевский МЗ
  • ЯЗДА
  • УралАЗ
  • МАЗ
  • АЗПИ
  • BOSCH
  • ММЗ
  • ШААЗ
  • FEDERAL MOGUL
  • ПРАМО
  • Мотордеталь
  • ТАИМ
  • АвтоКрАЗ
  • БЕЛКАРД
  • CZ Strakonice
  • КамАЗ
  • БЗА
  • ЧМЗ
  • BMZ
Новости
Все новости
25 марта 2024
Флагманский седельный тягач «Валдай 45» на выставке «TransRussia»
10 марта 2024
Современные автобусы «CITYMAX 9» и ЛиАЗ-5292 CNG
25 февраля 2024
Серийное производство средних дизельных двигателей повышенной мощности от ЯМЗ
Статьи
Все статьи
Двигатели ЯМЗ-534: история, технические характеристики и области применения
Двигатели ЯМЗ 650: углублённый технический обзор и история
Регулировка клапанов двигателя ЯМЗ: пошаговая инструкция и рекомендации
Компания
О компании
Реквизиты
Новости
Политика
Магазины
Информация
Условия оплаты
Условия доставки
Гарантия на товар
Обмен и возврат товара
Помощь
Как оформить заказ
Полезные статьи
Бренды
Пункты выдачи
Оставайтесь на связи
  • Вконтакте
  • YouTube
  • Одноклассники
  • Google Plus
Увидели ошибку?
Выделите, нажав Ctrl + Enter
Наши контакты
8-800-700-35-68
sales@din76.ru
г. Ярославль, Ленинградский пр-т 33, ТЦ "ОМЕГА"
2026 © ООО «Динамика 76» - Все права защищены ООО "Динамика 76"
Предложения на сайте не являются публичной офертой.
На сайте обнаружена ошибка

Текст с ошибкой
