Пневмопривод 922-3506705/-01 на 923.4 (до 2014 г.)

Справочник
Главная
-
Автокаталог
-
Сельхозтехника
-
МТЗ
-
923.4
Справочный каталог

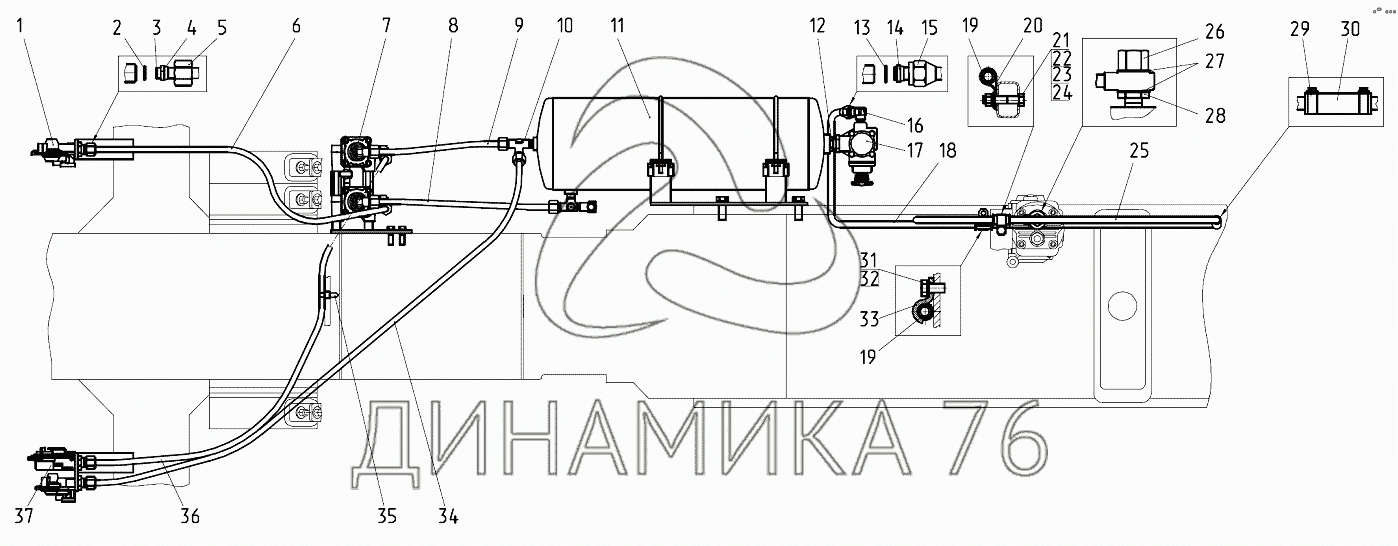

Пневмопривод 922-3506705/-01 — 923.4:

1021-3506020-03 1021-3506020-06 1021-3506620 1025-3506560 1025-3506560-02 1522М-3506050 922-3506705 922-3506705-01 1 2 3 4 5 6 7 7 7 8 9 10 11 12 13 14 15 16 17 17 17 17 17 18 19 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37
в наличии
нет в наличии
масштаб

В наличии
Нет в наличии

Перечень комплектующих от Пневмопривод 922-3506705/-01 на 923.4

Схемы запчастей предназначены для справочных целей! Мы продаем не все запчасти от Пневмопривод 922-3506705/-01 на 923.4, представленные в этом списке.
Наличие на складах по деталям с ценой смотрите в карточке товара.
Артикул: 1021-3506020-03
нет в наличии
Трубопровод
Количество на схеме: 1
Информация
Трубопровод
Количество
1
Примечание
36, 3-5
Модель
1021
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
020
Артикул: 1021-3506020-06
нет в наличии
Трубопровод
Количество на схеме: 1
Информация
Трубопровод
Количество
1
Примечание
9, 3-5
Модель
1021
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
020
Артикул: 1021-3506620
нет в наличии
Трубопровод
Количество на схеме: 1
Информация
Трубопровод
Количество
1
Примечание
13, 14, 17
Модель
1021
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
620
Артикул: 1025-3506560
нет в наличии
Трубопровод
Количество на схеме: 1
Информация
Трубопровод
Количество
1
Примечание
8, 3-5
Модель
1025
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
560
Артикул: 1025-3506560-02
нет в наличии
Трубопровод
Количество на схеме: 1
Информация
Трубопровод
Количество
1
Примечание
34, 3-5
Модель
1025
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
560
Артикул: 1522М-3506050
нет в наличии
Трубопровод
Количество на схеме: 1
Информация
Трубопровод
Количество
1
Примечание
6, 3-5
Модель
1522М
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
050
Артикул: 922-3506705
нет в наличии
Пневмопривод
Количество на схеме: 1
Информация
Пневмопривод
Количество
1
Модель
922
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
705
Артикул: 922-3506705-01
нет в наличии
Пневмопривод
Количество на схеме: 1
Информация
Пневмопривод
Количество
1
Примечание
Для Германии, Венгрии
Модель
922
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
705
1
1
Артикул: 923-3521510
нет в наличии
Головка соединительная
Количество на схеме: 1
Информация
Головка соединительная
Количество
1
Модель
923
Группа
Тормоза
Подгруппа
Головка соединительная пневмотормозов
Порядковый номер детали
510
2
2
Артикул: 012-015-19-2-4
нет в наличии
Кольцо
Количество на схеме: 10
Информация
Кольцо
Количество
10
Примечание
ГОСТ 18829-73, ГОСТ 9833-73
3
3
Артикул: 1522-3506022
нет в наличии
Нипель
Количество на схеме: 10
Информация
Нипель
Количество
10
Модель
1522
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
022
4
4
Артикул: 1522-3506024
нет в наличии
Муфта
Количество на схеме: 10
Информация
Муфта
Количество
10
Модель
1522
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
024
5
5
Артикул: 1522-3506023
нет в наличии
Гайка
Количество на схеме: 10
Информация
Гайка
Количество
10
Модель
1522
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
023
6
6
Артикул: 1522М-3506051
нет в наличии
Трубка
Количество на схеме: 1
Информация
Трубка
Количество
1
Модель
1522М
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
051
7
7
Артикул: 923-3514705
нет в наличии
Кран тормозной
Количество на схеме: 1
Информация
Кран тормозной
Количество
1
Модель
923
Группа
Тормоза
Подгруппа
Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали
705
7
7
Артикул: 923-3514705-01
нет в наличии
Кран тормозной
Количество на схеме: 1
Информация
Кран тормозной
Количество
1
Примечание
Для Германии, Венгрии
Модель
923
Группа
Тормоза
Подгруппа
Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали
705
8
8
Артикул: 1025-3506561
нет в наличии
Трубка
Количество на схеме: 1
Информация
Трубка
Количество
1
Модель
1025
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
561
9
9
Артикул: 1021-3506021-06
нет в наличии
Трубка
Количество на схеме: 1
Информация
Трубка
Количество
1
Модель
1021
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
021
10
10
Артикул: 1522-3513551
нет в наличии
Тройник
Количество на схеме: 1
Информация
Тройник
Количество
1
Модель
1522
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
551
11
11
Артикул: 923-3513005
нет в наличии
Баллон
Количество на схеме: 1
Информация
Баллон
Количество
1
Модель
923
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
005
12
12
Артикул: 80-3512006
нет в наличии
Контргайка
Количество на схеме: 1
Информация
Контргайка
Количество
1
Модель
80
Группа
Тормоза
Подгруппа
Регулятор давления
Порядковый номер детали
006
13
13
Артикул: 014-017-19-2-4
нет в наличии
Кольцо
Количество на схеме: 1
Информация
Кольцо
Количество
1
Примечание
ГОСТ 18829-73, ГОСТ 9833-73
14
14
Артикул: 70-3506028
нет в наличии
Муфта
Количество на схеме: 1
Информация
Муфта
Количество
1
Модель
70
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
028
15
15
Артикул: 70-3506023
нет в наличии
Гайка накидная
Количество на схеме: 1
Информация
Гайка накидная
Количество
1
Модель
70
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
023
16
16
Артикул: 70-3506033
нет в наличии
Угольник
Количество на схеме: 1
Информация
Угольник
Количество
1
Модель
70
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
033
17
17
Артикул: 11-3512010-30
в наличии
Регулятор давления
Количество на схеме: 1
Информация
Регулятор давления
Количество
1
Модель
11
Группа
Тормоза
Подгруппа
Регулятор давления
Порядковый номер детали
010
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
Кран КРАЗ,УРАЛ управления давлением в шинах ПААЗ
Артикул: 11-3512010-30
Кран КРАЗ,УРАЛ управления давлением в шинах ПААЗ
Код для заказа: 00035222
Цена: 2 076 ₽/шт.
Под заказ
Кран КРАЗ,УРАЛ управления давлением в шинах ПААЗ
Артикул: 11-3512010-30
Код для заказа: 00035222
Кран КРАЗ,УРАЛ управления давлением в шинах ПААЗ
Цена: 2 076 ₽/шт.
Под заказ
17
17
Артикул: 80-3512010
нет в наличии
Регулятор давления
Количество на схеме: 1
Информация
Регулятор давления
Количество
1
Модель
80
Группа
Тормоза
Подгруппа
Регулятор давления
Порядковый номер детали
010
17
17
Артикул: А29-51-000Б
нет в наличии
Регулятор давления
Количество на схеме: 1
Информация
Регулятор давления
Количество
1
18
18
Артикул: 1021-3506621
нет в наличии
Трубопровод
Количество на схеме: 1
Информация
Трубопровод
Количество
1
Модель
1021
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
621
19
19
Артикул: 70-3506027
нет в наличии
Втулка
Количество на схеме: 1
Информация
Втулка
Количество
1
Модель
70
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
027
20
20
Артикул: 1321-8700031
нет в наличии
Хомут
Количество на схеме: 1
Информация
Хомут
Количество
1
Модель
1321
Подгруппа
8700
Порядковый номер детали
031
21
21
Артикул: М8-6gх40-88-35-019
нет в наличии
Болт
Количество на схеме: 1
Информация
Болт
Количество
1
Примечание
ГОСТ 7795-70
22
22
Артикул: 8Т
нет в наличии
Шайба
Количество на схеме: 1
Информация
Шайба
Количество
1
Примечание
ОСТ 37.001.115-75
23
23
Артикул: М8-6Н-6-019
нет в наличии
Гайка
Количество на схеме: 1
Информация
Гайка
Количество
1
Примечание
ГОСТ 5915-70
24
24
Артикул: С8-01-019
нет в наличии
Шайба
Количество на схеме: 1
Информация
Шайба
Количество
1
Примечание
ГОСТ 11371-78
25
25
Артикул: 1021-3506610
нет в наличии
Трубопровод
Количество на схеме: 1
Информация
Трубопровод
Количество
1
Модель
1021
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
610
26
26
Артикул: 1025-3506623
нет в наличии
Гайка
Количество на схеме: 1
Информация
Гайка
Количество
1
Модель
1025
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
623
27
27
Артикул: 40-4607038-А
нет в наличии
Шайба
Количество на схеме: 2
Информация
Шайба
Количество
2
Модель
40
Подгруппа
4607
Порядковый номер детали
038
28
28
Артикул: 1025-3506622
нет в наличии
Штуцер
Количество на схеме: 1
Информация
Штуцер
Количество
1
Модель
1025
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
622
29
29
Артикул: 5000-02
нет в наличии
Хомут с червячной резьбой 16-27
Количество на схеме: 2
Информация
Хомут с червячной резьбой 16-27
Количество
2
30
30
Артикул: 70-1405013
нет в наличии
Шланг
Количество на схеме: 1
Информация
Шланг
Количество
1
Модель
70
Группа
Система управления двигателем электронная
Подгруппа
1405
Порядковый номер детали
013
31
31
Артикул: М10-6gх30-88-35-019
нет в наличии
Болт ГОСТ 7796-70
Количество на схеме: 1
Информация
Болт ГОСТ 7796-70
Количество
1
Примечание
ГОСТ 7796-70
32
32
Артикул: 10-ОТ
нет в наличии
Шайба
Количество на схеме: 1
Информация
Шайба
Количество
1
Примечание
ОСТ 37.001.115-75
33
33
Артикул: 70-6804011
нет в наличии
Держатель
Количество на схеме: 1
Информация
Держатель
Количество
1
Модель
70
Группа
Сиденье водителя
Подгруппа
Механизм регулирования сиденья водителя (и переднего сиденья)
Порядковый номер детали
011
34
34
Артикул: 1025-3506561-02
нет в наличии
Трубка
Количество на схеме: 1
Информация
Трубка
Количество
1
Модель
1025
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
561
35
35
Артикул: 80-3723045-01
нет в наличии
Манжета
Количество на схеме: 2
Информация
Манжета
Количество
2
Модель
80
Группа
Электрооборудование
Подгруппа
Соединители электропроводов
Порядковый номер детали
045
36
36
Артикул: 1021-3506021-03
нет в наличии
Трубка
Количество на схеме: 1
Информация
Трубка
Количество
1
Модель
1021
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
021
37
37
Артикул: 923-3521710
нет в наличии
Головка соединительная
Количество на схеме: 1
Информация
Головка соединительная
Количество
1
Модель
923
Группа
Тормоза
Подгруппа
Головка соединительная пневмотормозов
Порядковый номер детали
710
  • Грузовые автомобили
  • Автобусы
  • Сельхозтехника
  • Спецтехника
  • Двигатели
Скачать прайс-лист от 21.11.2024 16:00
Специальное предложение от 21.11.2024 17:00
Производители:


  • WEICHAI
  • Автодизель ПАО (ЯМЗ)
  • Тутаевский МЗ
  • ЯЗДА
  • УралАЗ
  • МАЗ
  • АЗПИ
  • BOSCH
  • ММЗ
  • ШААЗ
  • FEDERAL MOGUL
  • ПРАМО
  • Мотордеталь
  • ТАИМ
  • АвтоКрАЗ
  • БЕЛКАРД
  • CZ Strakonice
  • КамАЗ
  • БЗА
  • ЧМЗ
  • BMZ
Новости
Все новости
25 марта 2024
Флагманский седельный тягач «Валдай 45» на выставке «TransRussia»
10 марта 2024
Современные автобусы «CITYMAX 9» и ЛиАЗ-5292 CNG
25 февраля 2024
Серийное производство средних дизельных двигателей повышенной мощности от ЯМЗ
Статьи
Все статьи
Серийное производство газовых двигателей на Ярославском моторном заводе
Гид покупателя по выбору распредвала двигателя
Форсунки дизельных двигателей
Компания
О компании
Реквизиты
Новости
Политика
Магазины
Информация
Условия оплаты
Условия доставки
Гарантия на товар
Обмен и возврат товара
Помощь
Как оформить заказ
Полезные статьи
Бренды
Пункты выдачи
Оставайтесь на связи
  • Вконтакте
  • YouTube
  • Одноклассники
  • Google Plus
Увидели ошибку?
Выделите, нажав Ctrl + Enter
Наши контакты
8-800-700-19-88
sales@din76.ru
г. Ярославль, Ленинградский пр-т 33, ТЦ "ОМЕГА"
2024 © ООО «Динамика 76» - Все права защищены ООО "Динамика 76"
Предложения на сайте не являются публичной офертой.
На сайте обнаружена ошибка

Текст с ошибкой
